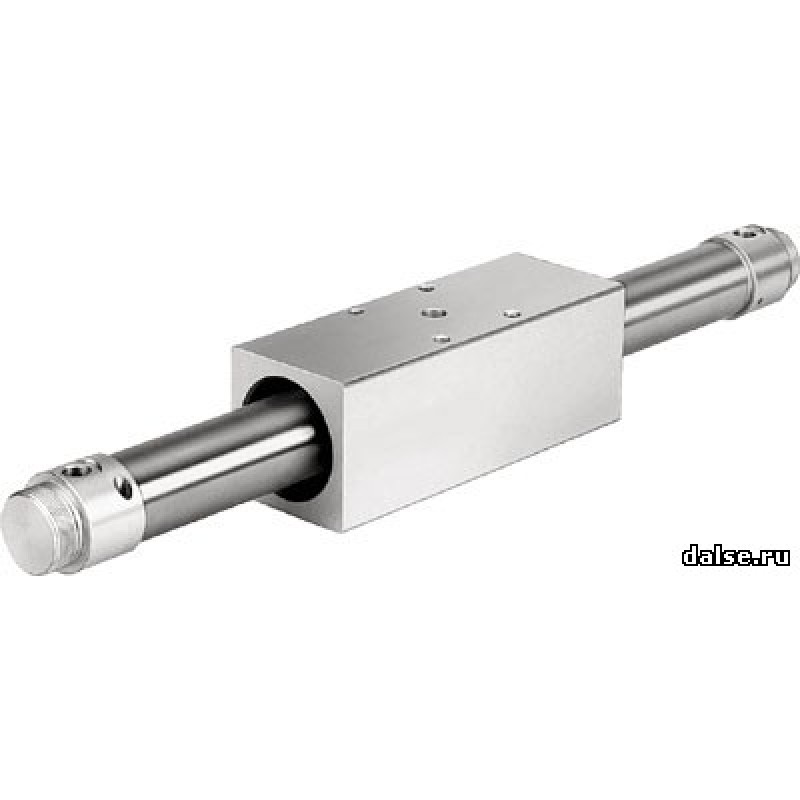

Бесштоковые цилиндры серии DGO

Бесштоковые цилиндры серии DGO: описание и особенности

Компактная серия DGO состоит из шести цилиндров: DGO-12, 16, 20, 25, 32 и 40. Корпус из легированной стали, крышки из алюминия, уплотнения NBR и TPE-U(PU). Ход в данных от 10 mm и ограничен 1.200, 2.500, 3.000, 3.500 или 4.000 mm в зависимости от диаметра. Демпфирование P (упругие кольца) или PPV (регулируемое пневматическое), позиция определяется герконами.

Базовый вес на нулевом ходу выглядит как последовательность значений от 320 g (меньший диаметр) до 3.920 g, а дополнительный коэффициент массы на каждые 10 мм хода составляет от 2 g до 8 g: по этим числам оценивают общую массу цилиндра. Присоединения M5, G1/8 и G1/4, положение при монтаже любое, допускается подача масла в воздух с условием дальнейшей постоянной подачи.

Определите диаметр под нагрузку, ход в нужных пределах и вид демпфирования. Серию выпускает FESTO.
