Зажимные модули серии EV

Зажимные модули серии EV: описание и особенности

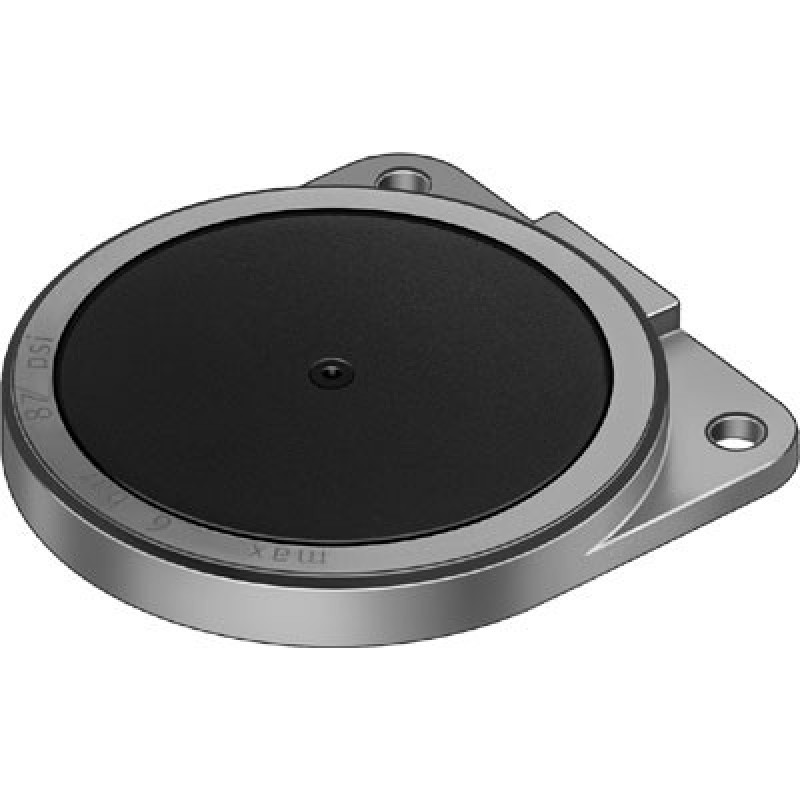

Зажимные модули EV выполнены с мембраной из TPE-U(PU) в алюминиевом корпусе и работают в режиме одностороннего действия. Присоединение M3, крепление со сквозным отверстием, монтажное положение любое.

Модели читаются по двум числам: EV-12-3, EV-16-4, EV-20-4, EV-25-4, EV-32-5, EV-40-5, EV-50-5 и EV-63-5. Первое число совпадает с диаметром поверхности зажима, Ø 12, Ø 16, Ø 20, Ø 25, Ø 32, Ø 40, Ø 50 и Ø 63 мм, второе растет вместе с размером от 3 до 5. Масса от 11 g до 100 g.

Рабочее давление не выше 6 bar, температура окружающей среды от -10 до 40 °C. Рабочая среда: сжатый воздух по ISO8573-1:2010, класс [7:-:-]. Материал не содержит меди и тефлона.

• диаметр зажима выбирается по размеру детали;
• давление питания не должно превышать 6 bar;
• температуру сверяйте с цехом, где ставится модуль FESTO.
