Сепараторы заготовок серии HPV, HPVS

Сепараторы заготовок серии HPV, HPVS: описание и особенности

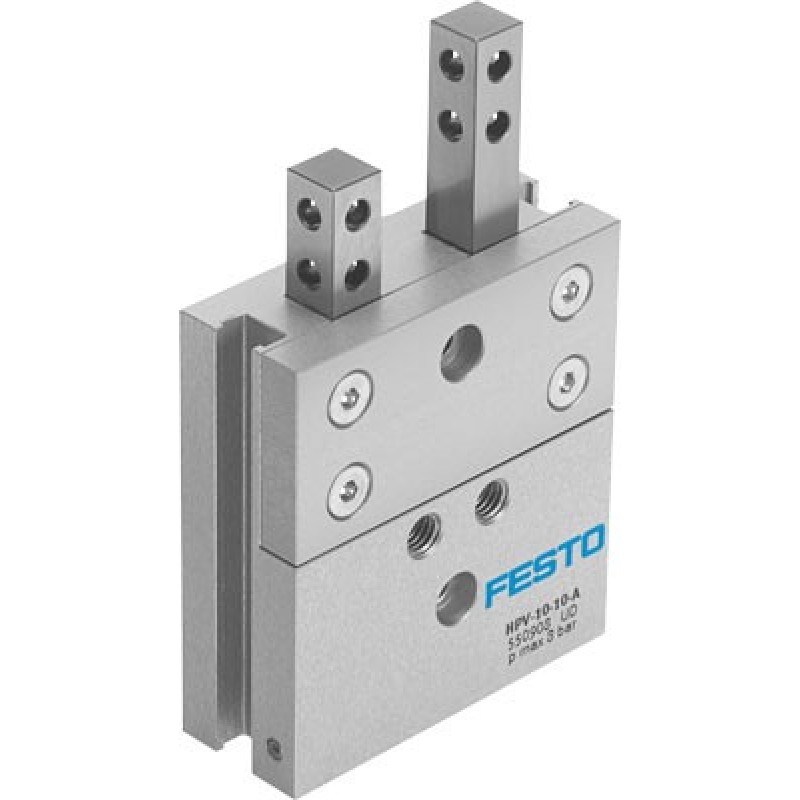

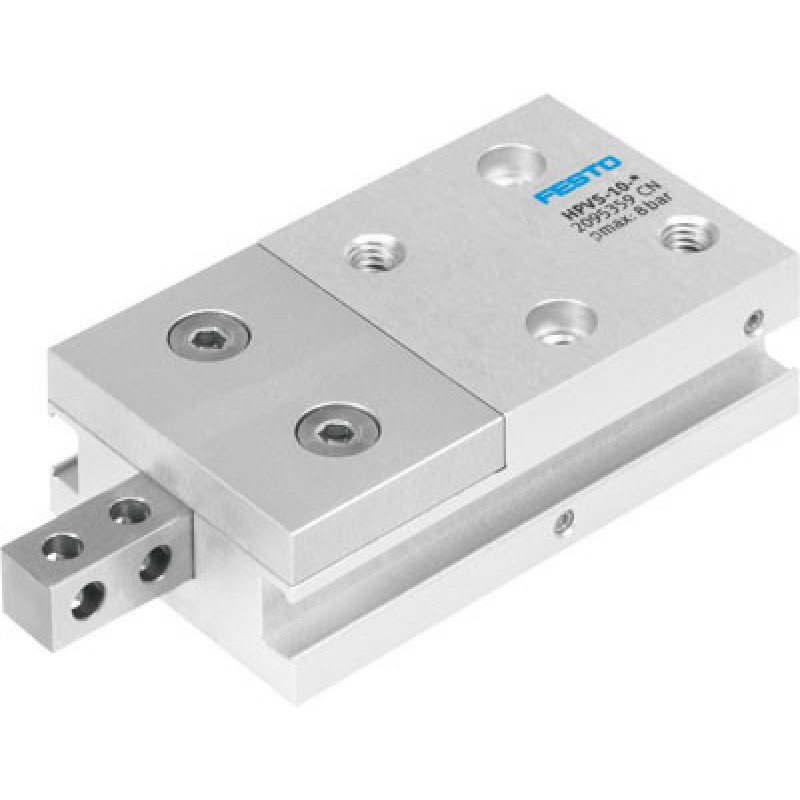

Сепараторы заготовок разделяют детали по одной на линии подачи. Серия HPV и ее вариант HPVS представлены позициями HPV-10-10-A, HPV-14-40-A, HPV-22-60-A, HPVS-14-20-A, HPVS-22-30-A и другими, всего их десять.

Диаметр поршня 10, 14 или 22 mm, ход 10, 20, 30, 40 или 60 mm. Масса 90 g, 135 g, 183 g, 290 g, 460 g, 630 g, 950 g, 1.000 g, 1.500 g. Максимальный люфт кулачка Sx составляет 0,05 mm, Sz 0,03 mm. Максимальный вес на внешний палец 56 g, 150 g или 395 g.

Внешние пальцы крепятся через сквозное отверстие, направляющая квадратная, демпфирования нет. Присоединения M3 или M5, класс сопротивления коррозии CRC 2, материал не содержит меди и тефлона.

• диаметр поршня и ход выбираются под размер заготовки;
• допустимый вес на палец ограничивает массу заготовки;
• второе число в коде совпадает со значениями хода из списка, а у HPVS ход короче FESTO.
