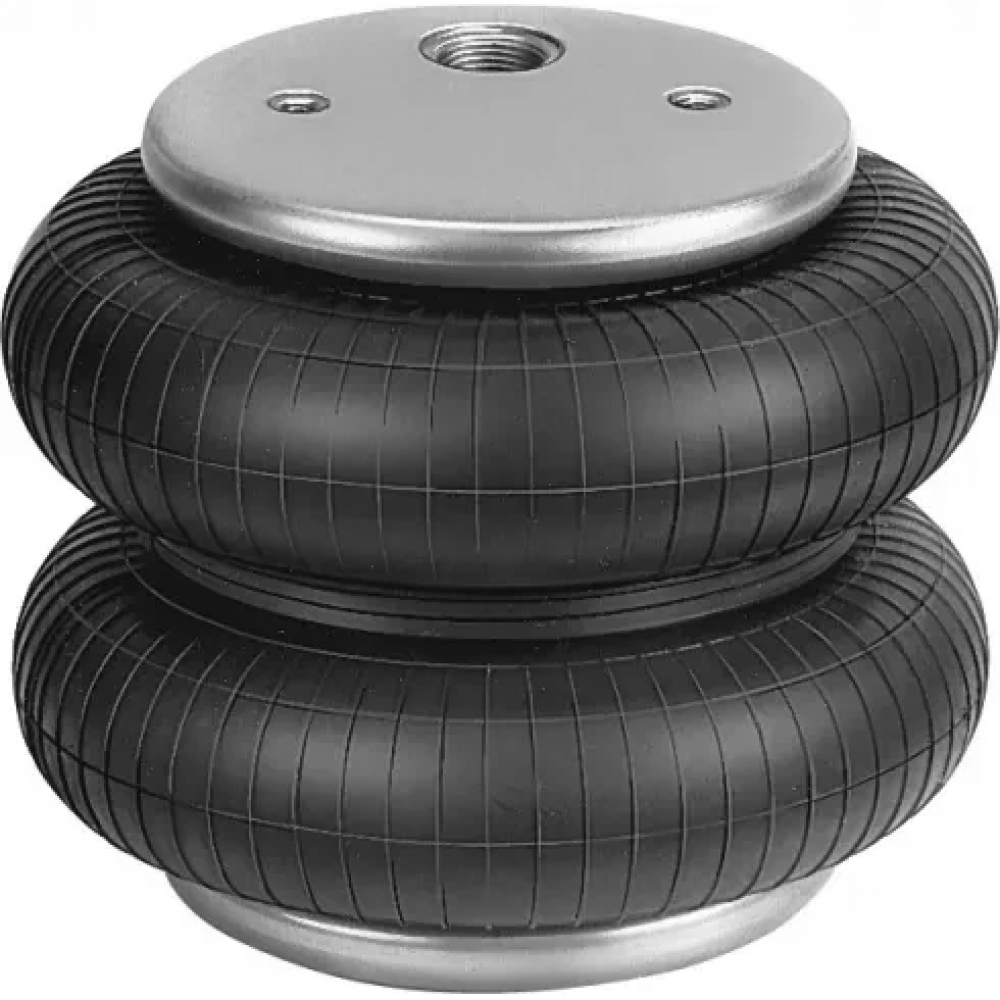

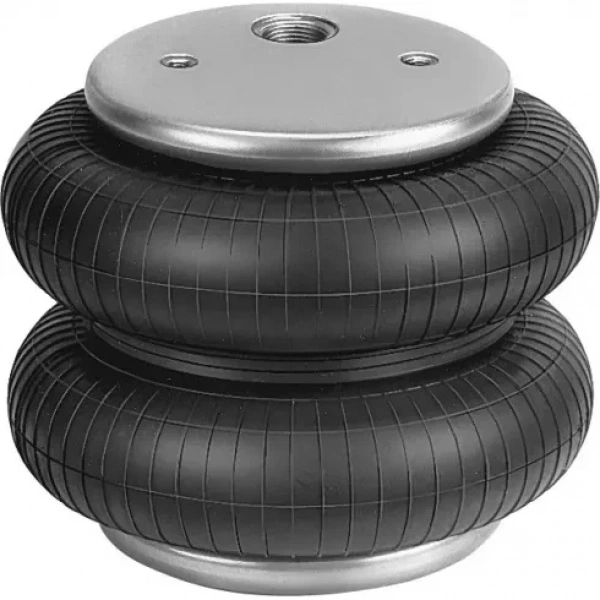

Баллонный | Cильфонный пневмоцилиндр Festo EB-385-230-TT-SA специальное низкотемпературное исполнение

Описание:

Баллонный цилиндр Festo EB-385-230 TT-SA — баллонный цилиндр был разработан специально для железнодорожной отрасли промышленности, предназначены для работы в особо тяжелых условиях эксплуатации, в условиях низкой температуры окружающей среды от -60°С…+70°С.

Баллонный цилиндр Festo EB-385-230 TT-SA — одно­стороннего действия. Используется для работы в тяжелых, пыльных условиях и под водой. Применяется в качестве упругого элемента или для демпфирования колебаний. Когда сильфонный привод снабжается постоянным давлением, он действует как амортизирующий компонент.

Ключевые особенности

• Простая конструкция из двух металлических пластин с прикрепленными резиновыми сильфонами без уплотнительных компонентов и движущихся механических частей.
• Для конструкции характерны малый вертикальный габарит и плавное перемещение без эффекта Stick-Slip (движение рывками);
• Балонные цилиндры всегда работают против нагрузки и в конце хода должны иметь ограничительные упоры во избежание поломки;
• Не требуют возвратных пружин, поскольку сброс достигается путем приложения внешнего усилия;
• Устройство может работать по дуге, но при этом нельзя превышать установленный угол наклона;
• Монтаж с помощью внутренней резьбы;
• Используемые материалы не содержат меди и тефлона.

Характеристики на Баллонный пневмоцилиндр Festo EB-385-230-TT-SA:

• Рабочая среда: Сжатый воздух без масла или с распыленным маслом
• Максимальное рабочее давление [бар]:8
• Температура [C] окружающей среды:  -60…+70
• Материалы Верхняя и нижняя крышки: оцинкованная сталь.
• Материал Сильфон:NBR (бутадиен-нитрильный каучук–черная резина)
• Масса [кг]:6,9
• Диаметр рабочей зоны D2 [мм]:400
• Высота минимальная H2 min [мм]:77
• Высота максимальная H3 max [мм]:310
• Допустимое угловое смещение при применении усилия под углом:20 градусов
• Допустимое боковое смещение S max [мм]:20
• Пневматическое присоединение:G1
• Усилие возврата [Н]: 400
• Код СКМТР:3185460060

Условие эксплуатации:

• Качество сжатого воздуха:Задается по ГОСТ 17433-80 (или DIN ISO8573-1) , при этом сжатый воздух должен быть очищен не грубее 10 класса загрязненности, с применением фильтра с тонкостью очистки 40 мкм, что отвечает классу 10 по ГОСТ 17433-80 (или 5 классу по DINISO8573-1).
• Рабочее положение пневмоподушки: произвольное.
• ТРебования безопасности: при эксплуатации должны соответствовать ГОСТ 12.3.001 раздел 4.
• Пневмо подушки серии EB-385-230-TT-SA: не нуждаются в смазке и дополнительном обслуживании.

Примечание: В процессе эксплуатации могут появляться небольшие изменения на поверхности баллонного пневмокамеры, которые не сказываются на его работоспособности. Не допускаются внешние механические воздействия, при водящие к повреждению сильфона. Пневмоподушки серии EB-385-230-TT-SA проверяются на герметичность в водяной ванне при давлении 1, 6 бар в течение 5с, при этом не должны появляться воздушные пузырьки

Документация на: Cильфонный пневмоцилиндр Festo EB-385-230-TT-SA

  Документация на: Cильфонный пневмоцилиндр Festo EB-385-230-TT-SA в формате PDF скачать
