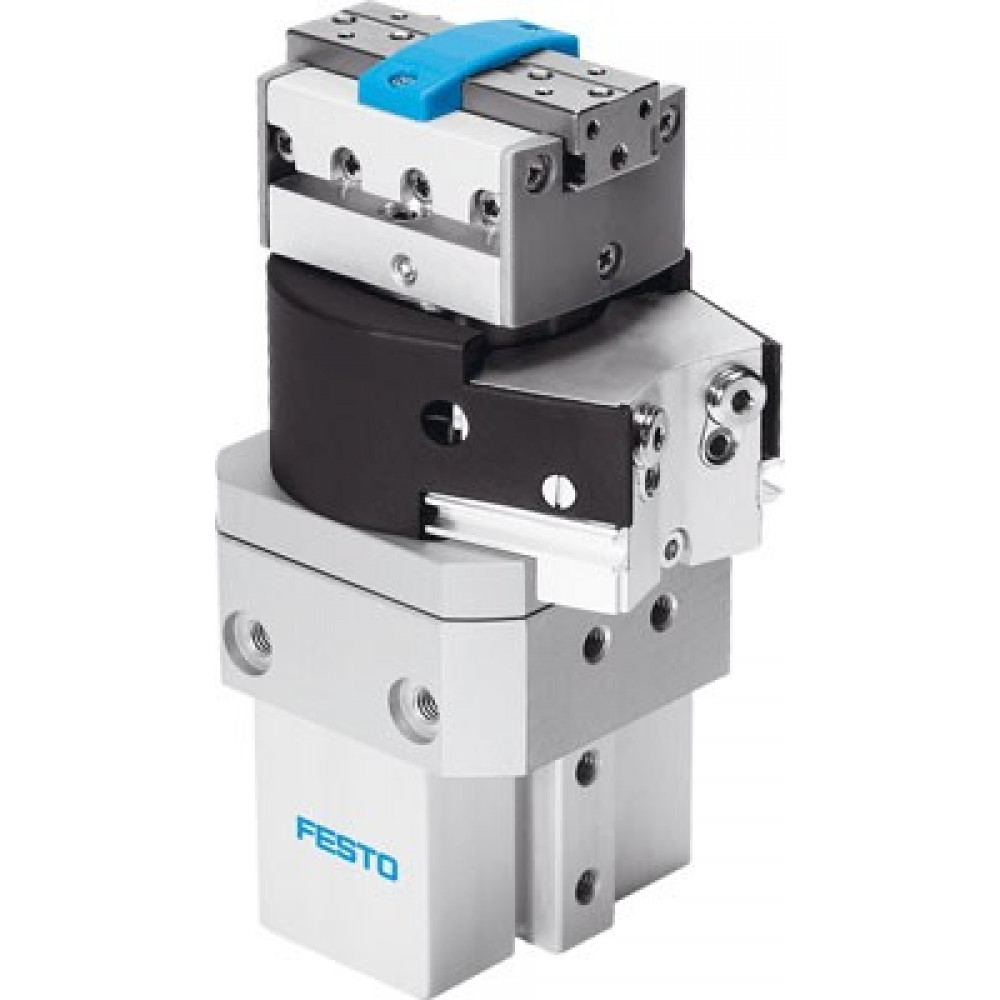

Пневмозахват Festo HGDS-PP-12-P-A

Name: Пневмозахват Festo HGDS-PP-12-P-A
Brand: FESTO
SKU: 534278

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-festo.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 481-20-06

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Трехточечный захват

Размер	12
Диапазон настройки угла поворота	0 ... 210 deg
Ход каждой губки захвата	2,5 mm
Макс. угловой люфт захвата ax, ay	0,1 deg
Макс. люфт губок захвата Sz	0,02 mm
Угол поворота	210 deg
Кол-во губок захватов	2
Демпфирование поворотного цилиндра	P:нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке	Любое
Точная настройка поворотного привода	-6 deg
Режим работы	Двустороннего действия
Функция захвата	Параллельный
Тип конструкции	Поворотный привод С параллельным захватом и его приводом
Определение позиции, захват	С датчиком приближения
Определение позиции, поворотный привод	С датчиком приближения
Рабочее давление	3 ... 8 bar
Макс. частота переключения при 6 бар	2 Hz
Мин. время открытия при 6 бар	40 ms
Мин. время закрытия при 6 бар	60 ms
Рабочая среда	Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде	Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC	2 - Средняя стойкость к коррозии
Температура окружающей среды	5 ... 60 °C
Усилие захвата каждой губки при 6 бар, открытие	42 N
Общее усилие при 6 бар, раскрытие	84 N
Усилие захвата каждой губки при 6 бар, смыкание	37 N
Общее усилие при 6 бар, закрытие	74 N
Макс. усилие на губку захвата Fz, статическое	90 N
Макс. момент на захвате Mx, статич.	6 Nm
Макс. момент на захвате My, статич.	6 Nm
Макс. момент на захвате Mz, статич.	6 Nm
Теоретический момент при 6 бар	0,85 Nm
Maкс. вес на внешний палец захвата	30 g
Вес продукта	505 g
Тип крепления	Опция Внутренняя резьба и центрирующая втулка Со сквозным отверстием и центрирующей втулкой С пазом типа "ласточкин хвост"
Пневматическое присоединение	M5
Информация о материале, вал привода	Сталь
Информация о материале, крышки	Алюминий POM
Информация о материале, уплотнения шланга	NBR
Информация о материале, корпус	Алюминиевый сплав
Информация о материале, губки захвата	Легированная сталь, нержавеющая

Технические характеристики 534278

Maкс. вес на внешний палец захвата: 30 g
Вес продукта: 505 g
Демпфирование поворотного цилиндра: P:нерегулируемое демпфирование, упругие кольца с обеих сторон
Диапазон настройки угла поворота: 0 ... 210 deg
Информация о материале, вал привода: Сталь
Информация о материале, губки захвата: Легированная сталь, нержавеющая
Информация о материале, корпус: Алюминиевый сплав
Информация о материале, крышки: Алюминий POM
Информация о материале, уплотнения шланга: NBR
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии
Кол-во губок захватов: 2
Макс. люфт губок захвата Sz: 0,02 mm
Макс. момент на захвате Mx, статич.: 6 Nm
Макс. момент на захвате My, статич.: 6 Nm
Макс. момент на захвате Mz, статич.: 6 Nm
Макс. угловой люфт захвата ax, ay: 0,1 deg
Макс. усилие на губку захвата Fz, статическое: 90 N
Макс. частота переключения при 6 бар: 2 Hz
Мин. время закрытия при 6 бар: 60 ms
Мин. время открытия при 6 бар: 40 ms
Общее усилие при 6 бар, закрытие: 74 N

Общее усилие при 6 бар, раскрытие: 84 N
Определение позиции, захват: С датчиком приближения
Определение позиции, поворотный привод: С датчиком приближения
Пневматическое присоединение: M5
Положение при сборке: Любое
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочее давление: 3 ... 8 bar
Размер: 12
Режим работы: Двустороннего действия
Температура окружающей среды: 5 ... 60 °C
Теоретический момент при 6 бар: 0,85 Nm
Тип конструкции: Поворотный привод С параллельным захватом и его приводом
Тип крепления: Опция Внутренняя резьба и центрирующая втулка Со сквозным отверстием и центрирующей втулкой С пазом типа ласточкин хвост
Точная настройка поворотного привода: -6 deg
Угол поворота: 210 deg
Усилие захвата каждой губки при 6 бар, открытие: 42 N
Усилие захвата каждой губки при 6 бар, смыкание: 37 N
Функция захвата: Параллельный
Ход каждой губки захвата: 2,5 mm
