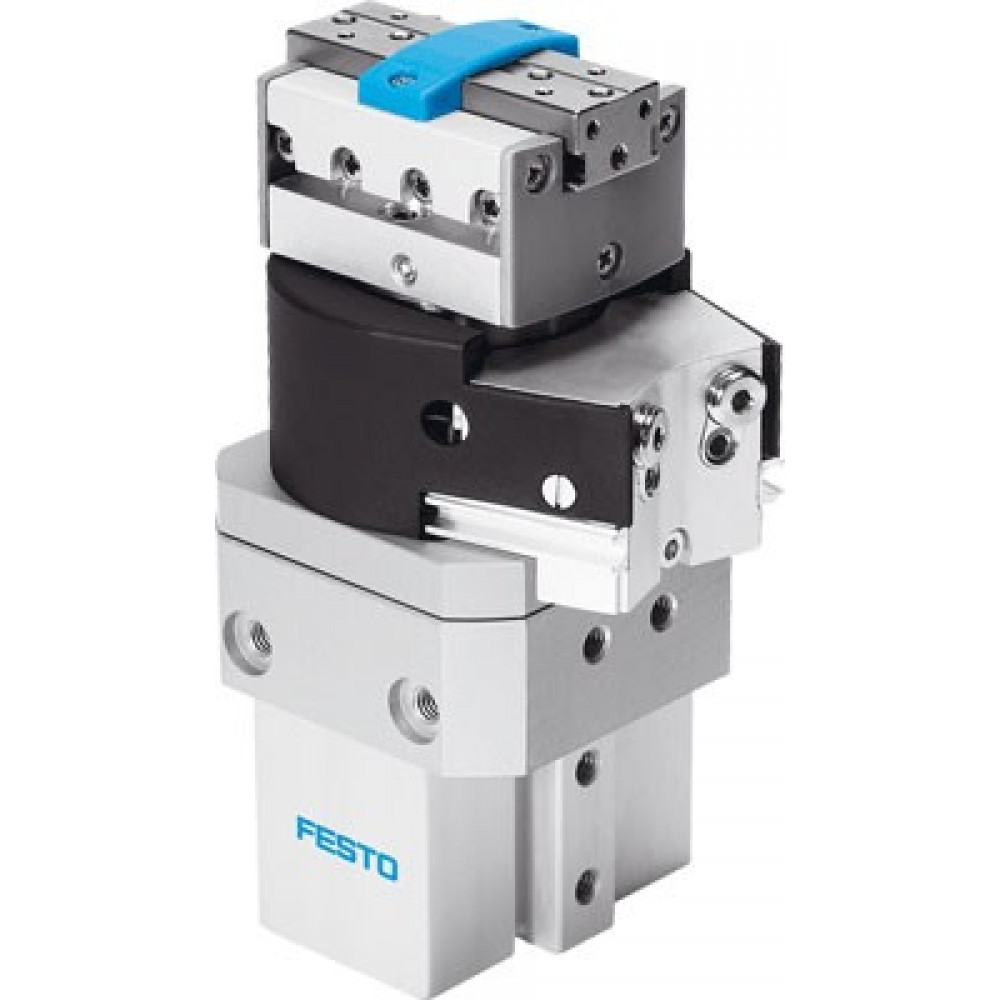

Пневмозахват Festo HGDS-PP-20-YSRT-A

Name: Пневмозахват Festo HGDS-PP-20-YSRT-A
Brand: FESTO
SKU: 534283

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-festo.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 481-20-06

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Трехточечный захват

Размер	20
Диапазон настройки угла поворота	0 ... 210 deg
Ход каждой губки захвата	7 mm
Макс. угловой люфт захвата ax, ay	0,1 deg
Макс. люфт губок захвата Sz	0,02 mm
Угол поворота	210 deg
Кол-во губок захватов	2
Демпфирование поворотного цилиндра	CC: амортизаторы с обеих сторон
Положение при сборке	Любое
Точная настройка поворотного привода	-2,5 deg
Режим работы	Двустороннего действия
Функция захвата	Параллельный
Тип конструкции	Поворотный привод С параллельным захватом и его приводом
Определение позиции, захват	С датчиком приближения
Определение позиции, поворотный привод	С датчиком приближения
Рабочее давление	3 ... 8 bar
Макс. частота переключения при 6 бар	1,5 Hz
Мин. время открытия при 6 бар	60 ms
Мин. время закрытия при 6 бар	70 ms
Рабочая среда	Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде	Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC	2 - Средняя стойкость к коррозии
Температура окружающей среды	5 ... 60 °C
Усилие захвата каждой губки при 6 бар, открытие	96 N
Общее усилие при 6 бар, раскрытие	192 N
Усилие захвата каждой губки при 6 бар, смыкание	84 N
Общее усилие при 6 бар, закрытие	168 N
Макс. усилие на губку захвата Fz, статическое	250 N
Макс. момент на захвате Mx, статич.	22 Nm
Макс. момент на захвате My, статич.	22 Nm
Макс. момент на захвате Mz, статич.	22 Nm
Теоретический момент при 6 бар	2,5 Nm
Maкс. вес на внешний палец захвата	100 g
Вес продукта	1.260 g
Тип крепления	Опция Внутренняя резьба и центрирующая втулка Со сквозным отверстием и центрирующей втулкой С пазом типа "ласточкин хвост"
Пневматическое присоединение	M5
Информация о материале, вал привода	Сталь
Информация о материале, крышки	Алюминий POM
Информация о материале, уплотнения шланга	NBR
Информация о материале, корпус	Алюминиевый сплав
Информация о материале, губки захвата	Легированная сталь, нержавеющая

Технические характеристики 534283

Maкс. вес на внешний палец захвата: 100 g
Вес продукта: 1.260 g
Демпфирование поворотного цилиндра: CC: амортизаторы с обеих сторон
Диапазон настройки угла поворота: 0 ... 210 deg
Информация о материале, вал привода: Сталь
Информация о материале, губки захвата: Легированная сталь, нержавеющая
Информация о материале, корпус: Алюминиевый сплав
Информация о материале, крышки: Алюминий POM
Информация о материале, уплотнения шланга: NBR
Классификация сопротивления коррозии CRC: 2 - Средняя стойкость к коррозии
Кол-во губок захватов: 2
Макс. люфт губок захвата Sz: 0,02 mm
Макс. момент на захвате Mx, статич.: 22 Nm
Макс. момент на захвате My, статич.: 22 Nm
Макс. момент на захвате Mz, статич.: 22 Nm
Макс. угловой люфт захвата ax, ay: 0,1 deg
Макс. усилие на губку захвата Fz, статическое: 250 N
Макс. частота переключения при 6 бар: 1,5 Hz
Мин. время закрытия при 6 бар: 70 ms
Мин. время открытия при 6 бар: 60 ms
Общее усилие при 6 бар, закрытие: 168 N

Общее усилие при 6 бар, раскрытие: 192 N
Определение позиции, захват: С датчиком приближения
Определение позиции, поворотный привод: С датчиком приближения
Пневматическое присоединение: M5
Положение при сборке: Любое
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочее давление: 3 ... 8 bar
Размер: 20
Режим работы: Двустороннего действия
Температура окружающей среды: 5 ... 60 °C
Теоретический момент при 6 бар: 2,5 Nm
Тип конструкции: Поворотный привод С параллельным захватом и его приводом
Тип крепления: Опция Внутренняя резьба и центрирующая втулка Со сквозным отверстием и центрирующей втулкой С пазом типа ласточкин хвост
Точная настройка поворотного привода: -2,5 deg
Угол поворота: 210 deg
Усилие захвата каждой губки при 6 бар, открытие: 96 N
Усилие захвата каждой губки при 6 бар, смыкание: 84 N
Функция захвата: Параллельный
Ход каждой губки захвата: 7 mm
