Артикул: 560183
В наличии

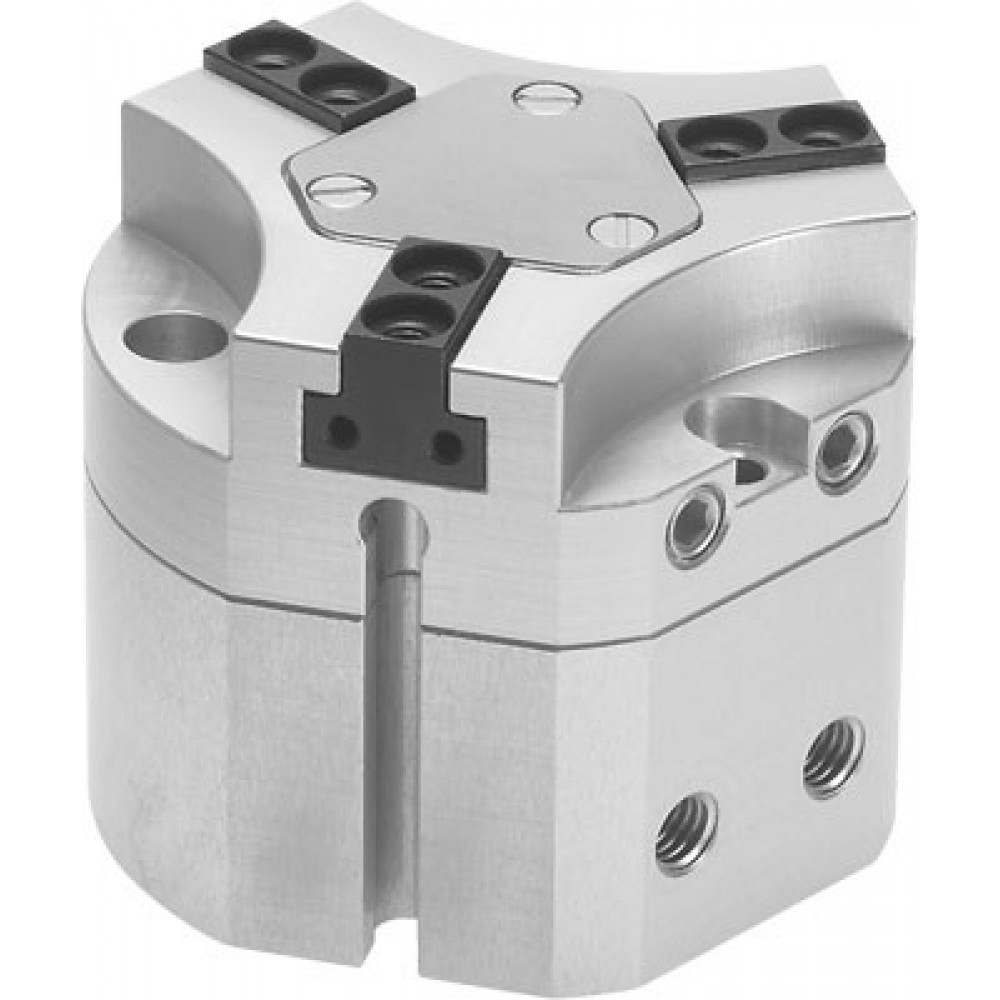

Пневмозахват Festo HGDT-40-A-F
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Трехточечный захват
| Размер | 40 |
| Ход каждой губки захвата | 3 mm |
| Макс. точность повторения | <= 0,2 mm |
| Макс. угловой люфт захвата ax, ay | <= 0,1 deg |
| Макс. люфт губок захвата Sz | <= 0,05 mm |
| Симметрично относительно оси | <= 0,2 mm |
| Точность повторения, захват | <= 0,03 mm |
| Кол-во губок захватов | 3 |
| Положение при сборке | Любое |
| Режим работы | Двустороннего действия |
| Функция захвата | 3-точечный |
| Тип конструкции | Наклонная плоскость Последовательность перемещения по направляющей |
| Определение позиции | Для герконов |
| Общее усилие при 6 бар, раскрытие | 1.101 N |
| Общее усилие при 6 бар, закрытие | 990 N |
| Рабочее давление | 3 ... 8 bar |
| Рабочее давление, воздух обдува | 0 ... 0,5 bar |
| Макс. частота работы захвата | <= 4 Hz |
| Мин. время открытия при 6 бар | 48 ms |
| Мин. время закрытия при 6 бар | 49 ms |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 - Средняя стойкость к коррозии |
| Температура окружающей среды | 5 ... 60 °C |
| Усилие захвата каждой губки при 6 бар, открытие | 367 N |
| Усилие захвата каждой губки при 6 бар, смыкание | 330 N |
| Массовый момент инерции | 4,37 kgcm2 |
| Макс. усилие на губку захвата Fz, статическое | 800 N |
| Макс. момент на захвате Mx, статич. | 30 Nm |
| Макс. момент на захвате My, статич. | 20 Nm |
| Макс. момент на захвате Mz, статич. | 25 Nm |
| Интервалы между смазкой направляющих | 5 Mio SP |
| Maкс. вес на внешний палец захвата | 70 g |
| Вес продукта | 712 g |
| Тип крепления | Опция С отверстием и шпонкой С внутренней резьбой и шпонкой |
| Пневматическое подключение, воздух обдува | M5 |
| Пневматическое присоединение | M5 |
| Замечания по материалу | Не содержит медь и тефлон Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Легированная сталь, нержавеющая |
| Информация о материале, корпус | Алюминиевый сплав Покрыто COMPCOTE |
| Информация о материале, губки захвата | Сталь Закаленный |
Технические характеристики 560183
- Maкс. вес на внешний палец захвата
- 70 g
- Вес продукта
- 712 g
- Замечания по материалу
- Не содержит медь и тефлон Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Интервалы между смазкой направляющих
- 5 Mio SP
- Информация о материале, губки захвата
- Сталь Закаленный
- Информация о материале, корпус
- Алюминиевый сплав Покрыто COMPCOTE
- Информация о материале, крышки
- Легированная сталь, нержавеющая
- Классификация сопротивления коррозии CRC
- 2 - Средняя стойкость к коррозии
- Кол-во губок захватов
- 3
- Макс. люфт губок захвата Sz
- <= 0,05 mm
- Макс. момент на захвате Mx, статич.
- 30 Nm
- Макс. момент на захвате My, статич.
- 20 Nm
- Макс. момент на захвате Mz, статич.
- 25 Nm
- Макс. точность повторения
- <= 0,2 mm
- Макс. угловой люфт захвата ax, ay
- <= 0,1 deg
- Макс. усилие на губку захвата Fz, статическое
- 800 N
- Макс. частота работы захвата
- <= 4 Hz
- Массовый момент инерции
- 4,37 kgcm2
- Мин. время закрытия при 6 бар
- 49 ms
- Мин. время открытия при 6 бар
- 48 ms
- Общее усилие при 6 бар, закрытие
- 990 N
- Общее усилие при 6 бар, раскрытие
- 1.101 N
- Определение позиции
- Для герконов
- Пневматическое подключение, воздух обдува
- M5
- Пневматическое присоединение
- M5
- Положение при сборке
- Любое
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Рабочее давление
- 3 ... 8 bar
- Рабочее давление, воздух обдува
- 0 ... 0,5 bar
- Размер
- 40
- Режим работы
- Двустороннего действия
- Симметрично относительно оси
- <= 0,2 mm
- Температура окружающей среды
- 5 ... 60 °C
- Тип конструкции
- Наклонная плоскость Последовательность перемещения по направляющей
- Тип крепления
- Опция С отверстием и шпонкой С внутренней резьбой и шпонкой
- Точность повторения, захват
- <= 0,03 mm
- Усилие захвата каждой губки при 6 бар, открытие
- 367 N
- Усилие захвата каждой губки при 6 бар, смыкание
- 330 N
- Функция захвата
- 3-точечный
- Ход каждой губки захвата
- 3 mm
