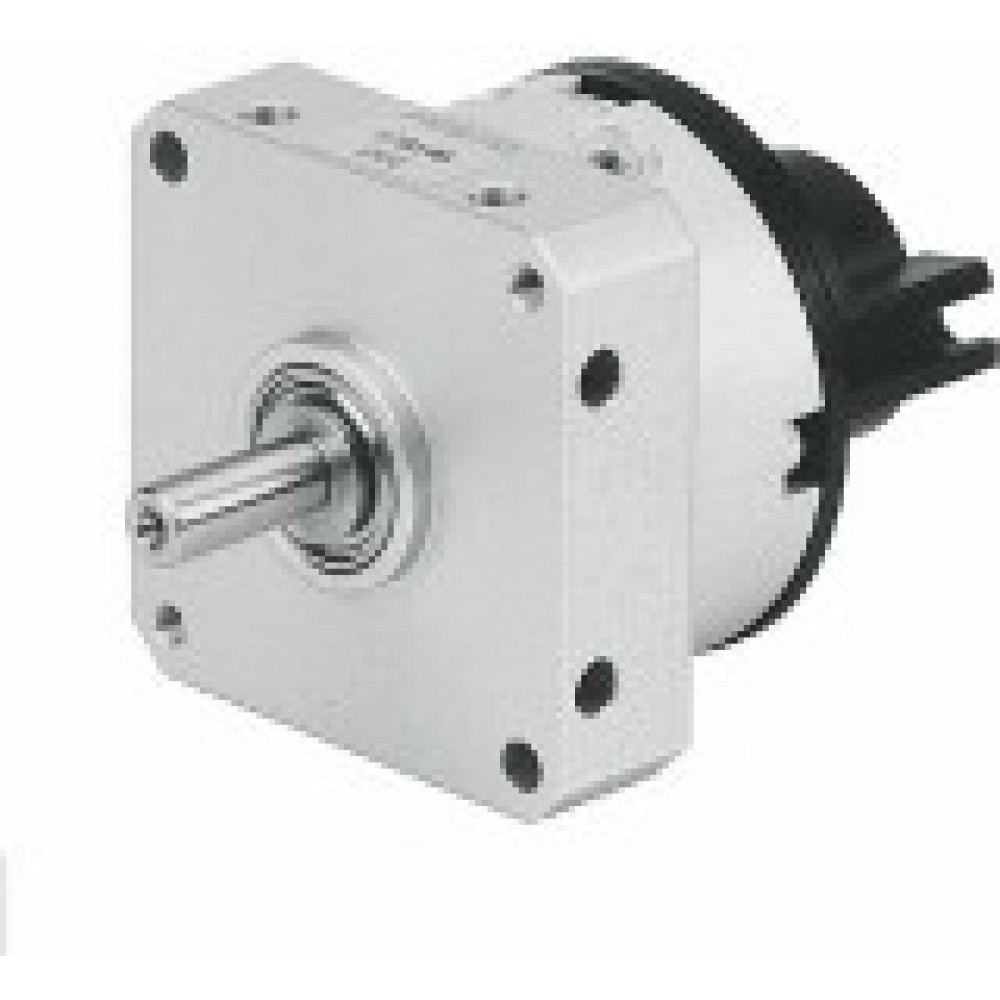

Привод Festo DSMI-40-270-A-B
Цена по запросу
Привод Festo DSMI-40-270-A-B
Гарантия лучшей цены
Получите персональную цену на данный товар
Описание Привод Festo DSMI-40-270-A-B
Поворотный пневмоцилиндр D=40, угол поворота 270
| Диапазон настройки угла поворота | 0 ... 270 deg |
| Сокращение хода в конечных положениях | 5 ° |
| Наименьший ход позиционирования | 5° для позиционирования 15° с системой Soft Stop |
| Диаметр поршня | 40 mm |
| Угол поворота | 0 ... 272 deg |
| Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон |
| Позиция монтажа, позиционирование | Любое |
| Позиция монтажа, soft stop | Горизонтально |
| Метод измерения: датчик перемещения | Аналоговый |
| Тип конструкции | Приводной вал с шарикоподшипником Поворотная лопасть |
| Определение позиции | Для герконов Со встроенным датчиком углового перемещения |
| Рабочее давления, позиционирование / soft stop | 4 ... 8 bar |
| Макс. частота переключения при 6 бар | 2 Hz |
| Макс. скорость перемещения | 20 deg/s |
| Мин. скорость перемещения | 50 deg/s |
| Стандартное время позиционирования при малом ходе, горизонтально | 0,25/0,25 s |
| Стандартное время позиционирования при большом ходе, горизонтально | 0,30/0,55 s |
| Сопротивление соединения | 5 kOhm |
| Рекомендованный ток щетки | < 1 µA |
| Режим работы | Двустороннего действия |
| Макс. рабочее напряжение, DC | 42 V |
| Макс. пульсирующий ток щетки | 10 mA |
| Макс. потребление тока | 4 mA |
| Номинальное рабочее напряжение DC | 10 V |
| Погрешность сопротивления соединения | 20 % |
| Допустимые колебания напряжения | < 1 % |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4] |
| Примечание по рабочей среде | Работа на воздухе с маслом невозможна |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по электромагнитной совместимости EMC |
| Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82 | Испытан в соответствии с уровенем опасности 2 |
| Классификация сопротивления коррозии CRC | 0 |
| Класс защиты | IP65 По IEC 60529 |
| Стойкость к вибрации по DIN/IEC 68, части 2 - 6 | Испытан в соответствии с уровенем опасности 2 |
| Температура окружающей среды | -10 ... 60 °C |
| Энергия удара в крайних положениях | 0,1 Nm |
| Момент при давлении 6 бар | 20 Nm |
| Макс. аксиальное усилие | 120 N |
| Макс. массовый момент инерции, горизонтальный | 0,12 kgm2 |
| Макс. массовый момент инерции, вертикальный | 0,12 kgm2 |
| Макс. радиальное усилие | 350 N |
| Мин. массовый момент инерции, горизонтальный | 0,006 kgm2 |
| Мин. массовый момент инерции, вертикальный | 0,006 kgm2 |
| Вес продукта | 3.950 g |
| Угловая разрешающая способность | <= 0,1 deg |
| Выходной сигнал | Аналоговый |
| Независимая линейность | 0,0025 |
| Точность, позиционирование | +/- 0,3 deg |
| Точность, крайняя позиция soft stop | < 0,2 deg |
| Точность, промежуточная позиция soft stop | +/- 2 deg |
| Электрическое присоединение, датчик перемещения | 4-пин |
| Тип крепления | С внутренней резьбой |
| Пневматическое присоединение | G1/8 |
| Информация о материале, корпус датчика | Алюминиевый сплав Анодированный |
| Замечания по материалу | Не содержит медь и тефлон |
| Информация о материале, стопорный рычаг | Алюминиевый сплав Анодированный |
| Информация о материале, вал привода | Сталь Никелирование |
| Информация о материале, жесткий упор | Сталь |
| Материал корпуса | Алюминиевый сплав Анодированный |
| Информация о материале, интерфейс датчика | TPE-U(PU) |
| Информация о материале, ключ | Сталь |
| Информация о материале, поворотная лопасть | PET с армированием |
| Информация о материале, корпус разъема | PA с армированием |
| Информация о материале, корпус цилиндра | Алюминиевый сплав |
Технические характеристики Привод Festo DSMI-40-270-A-B
| Вес продукта | 3.950 g |
|---|---|
| Выходной сигнал | Аналоговый |
| Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон |
| Диаметр поршня | 40 mm |
| Диапазон настройки угла поворота | 0 ... 270 deg |
| Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82 | Испытан в соответствии с уровенем опасности 2 |
| Допустимые колебания напряжения | < 1 % |
| Замечания по материалу | Не содержит медь и тефлон |
| Информация о материале, вал привода | Сталь Никелирование |
| Информация о материале, жесткий упор | Сталь |
| Информация о материале, интерфейс датчика | TPE-U(PU) |
| Информация о материале, ключ | Сталь |
| Информация о материале, корпус датчика | Алюминиевый сплав Анодированный |
| Информация о материале, корпус разъема | PA с армированием |
| Информация о материале, корпус цилиндра | Алюминиевый сплав |
| Информация о материале, поворотная лопасть | PET с армированием |
| Информация о материале, стопорный рычаг | Алюминиевый сплав Анодированный |
| Класс защиты | IP65 По IEC 60529 |
| Классификация сопротивления коррозии CRC | |
| Макс. аксиальное усилие | 120 N |
| Макс. массовый момент инерции, вертикальный | 0,12 kgm2 |
| Макс. массовый момент инерции, горизонтальный | 0,12 kgm2 |
| Макс. потребление тока | 4 mA |
| Макс. пульсирующий ток щетки | 10 mA |
| Макс. рабочее напряжение, DC | 42 V |
| Макс. радиальное усилие | 350 N |
| Макс. скорость перемещения | 20 deg/s |
| Макс. частота переключения при 6 бар | 2 Hz |
| Материал корпуса | Алюминиевый сплав Анодированный |
| Метод измерения: датчик перемещения | Аналоговый |
| Мин. массовый момент инерции, вертикальный | 0,006 kgm2 |
| Мин. массовый момент инерции, горизонтальный | 0,006 kgm2 |
| Мин. скорость перемещения | 50 deg/s |
| Момент при давлении 6 бар | 20 Nm |
| Наименьший ход позиционирования | 5° для позиционирования 15° с системой Soft Stop |
| Независимая линейность | 0,0025 |
| Номинальное рабочее напряжение DC | 10 V |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по электромагнитной совместимости EMC |
| Определение позиции | Для герконов Со встроенным датчиком углового перемещения |
| Пневматическое присоединение | G1/8 |
| Погрешность сопротивления соединения | 20 % |
| Позиция монтажа, soft stop | Горизонтально |
| Позиция монтажа, позиционирование | Любое |
| Примечание по рабочей среде | Работа на воздухе с маслом невозможна |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4] |
| Рабочее давления, позиционирование / soft stop | 4 ... 8 bar |
| Режим работы | Двустороннего действия |
| Рекомендованный ток щетки | < 1 µA |
| Сокращение хода в конечных положениях | 5 ° |
| Сопротивление соединения | 5 kOhm |
| Стандартное время позиционирования при большом ходе, горизонтально | 0,30/0,55 s |
| Стандартное время позиционирования при малом ходе, горизонтально | 0,25/0,25 s |
| Стойкость к вибрации по DIN/IEC 68, части 2 - 6 | Испытан в соответствии с уровенем опасности 2 |
| Температура окружающей среды | -10 ... 60 °C |
| Тип конструкции | Приводной вал с шарикоподшипником Поворотная лопасть |
| Тип крепления | С внутренней резьбой |
| Точность, крайняя позиция soft stop | < 0,2 deg |
| Точность, позиционирование | +/- 0,3 deg |
| Точность, промежуточная позиция soft stop | +/- 2 deg |
| Угловая разрешающая способность | <= 0,1 deg |
| Угол поворота | 0 ... 272 deg |
| Электрическое присоединение, датчик перемещения | 4-пин |
| Энергия удара в крайних положениях | 0,1 Nm |
