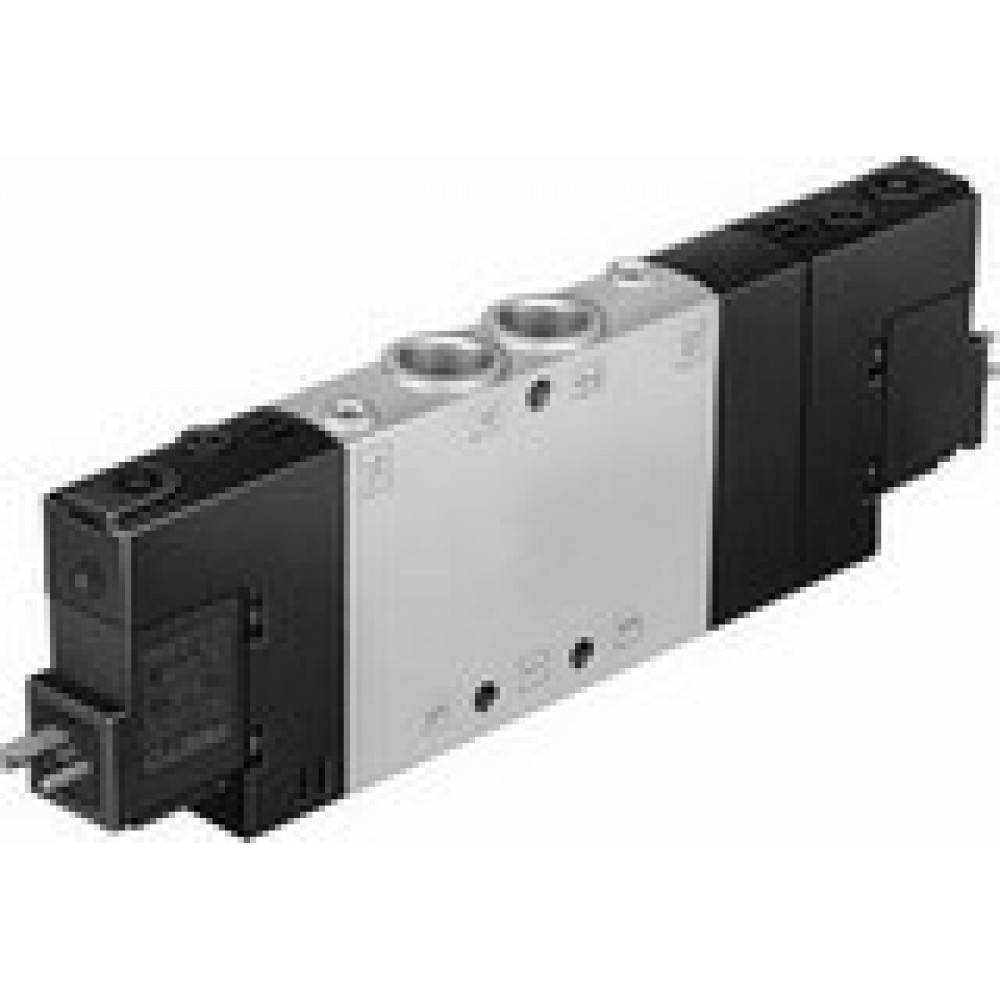

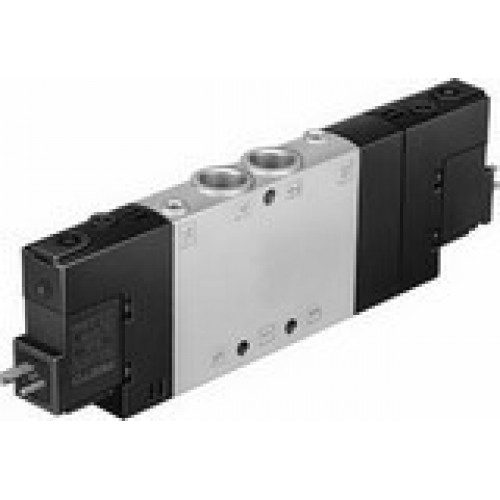

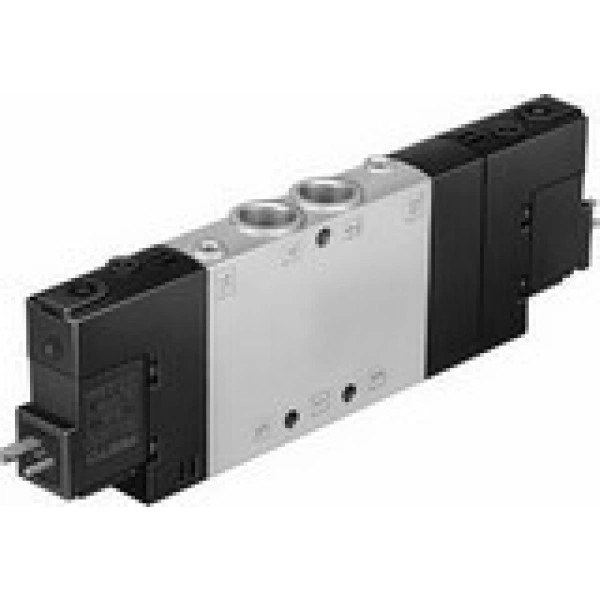

Эл-маг. распределитель CPE, 5/3, на выхлоп, фитинги QS8
| Функция распределителя | 5/3 выхлоп в нейтральной позиции | | Тип управления | Электрический | | Ширина | 18 mm | | Стандартный номинальный расход | 780 l/min | | Рабочее давление | 2,5 ... 10 bar | | Тип конструкции | Золотниковая | | Класс защиты | IP65
С розеткой
По IEC 60529 | | Наличие сертификатов | Germanischer Lloyd
C UL us - Recognized (OL) | | Условный проход | 8 mm | | Выхлоп | Дросселирующий | | Тип уплотнения | Мягкий | | Положение при монтаже | Любое | | Ручное дублирование | С принадлежностями, с защелкой
Толкающий | | Тип пилотного управления | С пилотным управлением | | Питание пилотного каскада | Внутренний | | Идентификация позиции распределителя | Держатель табличек | | Время выключения | 38 ms | | Время включения | 20 ms | | Рабочий цикл | 100% | | Характеристики катушки | 24V DC: 1,5W | | Допустимые колебания напряжения | -15 % / +10 % | | Рабочая среда | Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла | | Примечание по рабочей среде | Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла) | | Классификация сопротивления коррозии CRC | 2 | | Температура рабочей среды | -5 ... 50 °C | | Температура окружающей среды | -5 ... 50 °C | | Электрическое подключение | Исполение С | | Тип крепления | Со сквозным отверстием | | Выхлоп пилота, канал 82 | M5 | | Выхлоп пилота, канал 84 | M5 | | Подвод пилотного воздуха 12 | M5 | | Подвод пилотного воздуха 14 | M5 | | Пневматическое присоединение, канал 1 | QS-8 | | Пневматическое присоединение, канал 2 | QS-8 | | Пневматическое присоединение, канал 3 | QS-8 | | Пневматическое присоединение, канал 4 | QS-8 | | Пневматическое присоединение, канал 5 | QS-8 | | Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) | | Материал уплотнения | NBR | | Материал корпуса | Алюминий |
| - |
| - |
Технические характеристики 170255
- Время включения
- 20 ms
- Время выключения
- 38 ms
- Выхлоп
- Дросселирующий
- Выхлоп пилота, канал 82
- M5
- Выхлоп пилота, канал 84
- M5
- Допустимые колебания напряжения
- -15 % / +10 %
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Идентификация позиции распределителя
- Держатель табличек
- Класс защиты
- IP65 С розеткой По IEC 60529
- Классификация сопротивления коррозии CRC
- 2
- Материал корпуса
- Алюминий
- Материал уплотнения
- NBR
- Наличие сертификатов
- Germanischer Lloyd C UL us - Recognized (OL)
- Питание пилотного каскада
- Внутренний
- Пневматическое присоединение, канал 1
- QS-8
- Пневматическое присоединение, канал 2
- QS-8
- Пневматическое присоединение, канал 3
- QS-8
- Пневматическое присоединение, канал 4
- QS-8
- Пневматическое присоединение, канал 5
- QS-8
- Подвод пилотного воздуха 12
- M5
- Подвод пилотного воздуха 14
- M5
- Положение при монтаже
- Любое
- Примечание по рабочей среде
- Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
- Рабочая среда
- Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
- Рабочее давление
- 2,5 ... 10 bar
- Рабочий цикл
- 100%
- Ручное дублирование
- С принадлежностями, с защелкой Толкающий
- Стандартный номинальный расход
- 780 l/min
- Температура окружающей среды
- -5 ... 50 °C
- Температура рабочей среды
- -5 ... 50 °C
- Тип конструкции
- Золотниковая
- Тип крепления
- Со сквозным отверстием
- Тип пилотного управления
- С пилотным управлением
- Тип уплотнения
- Мягкий
- Тип управления
- Электрический
- Условный проход
- 8 mm
- Функция распределителя
- 5/3 выхлоп в нейтральной позиции
- Характеристики катушки
- 24V DC: 1,5W
- Ширина
- 18 mm
- Электрическое подключение
- Исполение С
