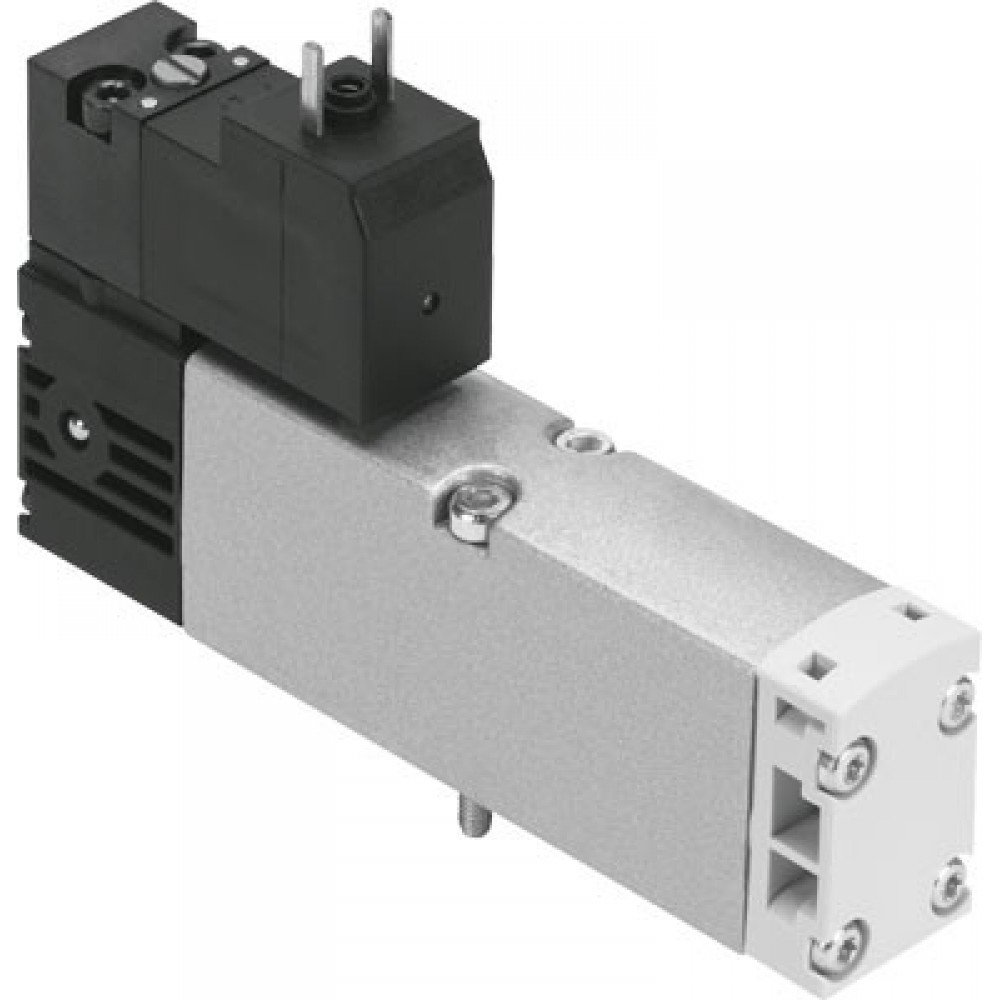

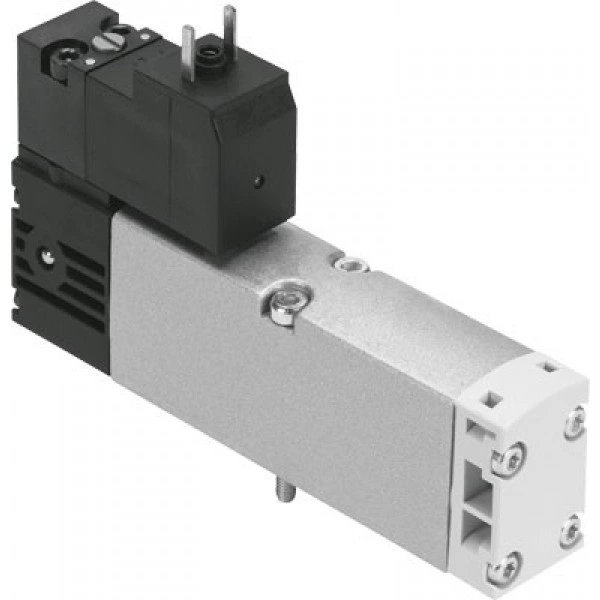

Распределитель Festo VSVA-B-M52-MZ-A1-1C1-ANP

Name: Распределитель Festo VSVA-B-M52-MZ-A1-1C1-ANP
Brand: FESTO
SKU: 560745

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-festo.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 481-20-06

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Эл-маг. распределитель VSVA, 5/2, моностаб., ISO 15407-1 размер 26 мм

Функция распределителя	5/2 одностороннего действия
Тип управления	Электрический
Ширина	26 mm
Стандартный номинальный расход	1.100 l/min
Рабочее давление	-0,9 ... 10 bar
Тип конструкции	Золотниковая
Тип сброса	Механическая пружина
Класс защиты	IP65 NEMA 4
Условный проход	9 mm
Выхлоп	Дросселирующий - через дроссельную плиту - через индивидуальную монтажную плиту
Тип уплотнения	Мягкий
Положение при монтаже	Любое
Соответствует стандарту	ISO 15407-1 VDMA 24563
Ручное дублирование	Покрытый
Тип пилотного управления	С пилотным управлением
Питание пилотного каскада	Внешний
Направление потока	Любое
Защита от перекрытия	Да
Принцип измерения	Индуктивный
Защита датчика от переполюсовки	Для всех электрических соединений
Индикатор позиции переключения	При помощи принадлежностей
Отображение статуса переключения датчика	Желтый светодиод
Пилотное давление	3 ... 10 bar
Расход распределителя	1.400 l/min
Расход распределителя на индивидуальной плите	1.100 l/min
Расход распределителя в составе блока	1.100 l/min
Время выключения	41 ms
Время включения	21 ms
Время включения распределитель - датчик	60 ms
Время выключения распределитель - датчик	11 ms
Рабочий цикл	100%
Макс. позитивный тестовый импульс с логикой 0	800 µs
Макс. негативный тестовый импульс с логикой 1	800 µs
Номинальное рабочее напряжение DC	24 V
Выход переключателя	NPN
Характеристики катушки	24V DC: 1,8W
Допустимые колебания напряжения	-15 % / +10 %
Рабочая среда	Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде	Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
Стойкость к пламени по UL 94	HB
Классификация сопротивления коррозии CRC	0
Температура рабочей среды	-5 ... 50 °C
Уровень звукового давления	85 dB(A)
Рабочая среда пилотного каскада	Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды	-5 ... 50 °C
Макс. момент затяжки, установка распределителя	1,8 ... 2,2 Nm
Вес продукта	289 g
Диапазон рабочего напряжения датчика, DC	10 ... 30 V
Датчик сопротивления короткого замыкания	Пульсирующий
Датчик тока холостого хода	<= 10 mA
Макс. выходной ток датчика	200 mA
Макс. частота переключения датчика	5.000 Hz
Остаточная пульсация датчика	± 10 %
Падение напряжения датчика	<= 2 V
Электрическое подключение	По DIN EN 175301-803 Исполение С Без заземления
Подключение датчика	Разъем 3-пин M8x1
Тип крепления	На монтажной плите
Подвод пилотного воздуха 12/14	Соединительная плита размер 26 мм по стандарту ISO 15407-1
Выхлоп пилота, канал 82/84	Опция Канализированный Не направленный
Пневматическое присоединение, канал 1	Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 2	Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 3	Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4	Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5	Соединительная плита размер 26 мм по стандарту ISO 15407-1
Интерфейс пилота	В соответствии со стандартом ISO 15218
Замечания по материалу	Содержит PWIS вещества Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнения	FPM NBR
Материал корпуса	Алюминий PA
Данные о материале, винт	Сталь Гальванизирован
Функция переключающего элемента	Нормально замкнутый контакт
Определение положения поршня	Исходное положение с датчиком

Технические характеристики 560745

Вес продукта: 289 g
Время включения: 21 ms
Время включения распределитель - датчик: 60 ms
Время выключения: 41 ms
Время выключения распределитель - датчик: 11 ms
Выхлоп: Дросселирующий - через дроссельную плиту - через индивидуальную монтажную плиту
Выхлоп пилота, канал 82/84: Опция Канализированный Не направленный
Выход переключателя: NPN
Данные о материале, винт: Сталь Гальванизирован
Датчик сопротивления короткого замыкания: Пульсирующий
Датчик тока холостого хода: <= 10 mA
Диапазон рабочего напряжения датчика, DC: 10 ... 30 V
Допустимые колебания напряжения: -15 % / +10 %
Замечания по материалу: Содержит PWIS вещества Соответствует директиве по ограничению использования опасных веществ (RoHS)
Защита датчика от переполюсовки: Для всех электрических соединений
Защита от перекрытия: Да
Индикатор позиции переключения: При помощи принадлежностей
Интерфейс пилота: В соответствии со стандартом ISO 15218
Класс защиты: IP65 NEMA 4
Классификация сопротивления коррозии CRC
Макс. выходной ток датчика: 200 mA
Макс. момент затяжки, установка распределителя: 1,8 ... 2,2 Nm
Макс. негативный тестовый импульс с логикой 1: 800 µs
Макс. позитивный тестовый импульс с логикой 0: 800 µs
Макс. частота переключения датчика: 5.000 Hz
Материал корпуса: Алюминий PA
Материал уплотнения: FPM NBR
Направление потока: Любое
Номинальное рабочее напряжение DC: 24 V
Определение положения поршня: Исходное положение с датчиком
Остаточная пульсация датчика: ± 10 %
Отображение статуса переключения датчика: Желтый светодиод
Падение напряжения датчика: <= 2 V
Пилотное давление: 3 ... 10 bar
Питание пилотного каскада: Внешний
Пневматическое присоединение, канал 1: Соединительная плита размер 26 мм по стандарту ISO 15407-1

Пневматическое присоединение, канал 2: Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 3: Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4: Соединительная плита размер 26 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5: Соединительная плита размер 26 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 12/14: Соединительная плита размер 26 мм по стандарту ISO 15407-1
Подключение датчика: Разъем 3-пин M8x1
Положение при монтаже: Любое
Примечание по рабочей среде: Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
Принцип измерения: Индуктивный
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада: Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Рабочее давление: -0,9 ... 10 bar
Рабочий цикл: 100%
Расход распределителя: 1.400 l/min
Расход распределителя в составе блока: 1.100 l/min
Расход распределителя на индивидуальной плите: 1.100 l/min
Ручное дублирование: Покрытый
Соответствует стандарту: ISO 15407-1 VDMA 24563
Стандартный номинальный расход: 1.100 l/min
Стойкость к пламени по UL 94: HB
Температура окружающей среды: -5 ... 50 °C
Температура рабочей среды: -5 ... 50 °C
Тип конструкции: Золотниковая
Тип крепления: На монтажной плите
Тип пилотного управления: С пилотным управлением
Тип сброса: Механическая пружина
Тип уплотнения: Мягкий
Тип управления: Электрический
Уровень звукового давления: 85 dB(A)
Условный проход: 9 mm
Функция переключающего элемента: Нормально замкнутый контакт
Функция распределителя: 5/2 одностороннего действия
Характеристики катушки: 24V DC: 1,8W
Ширина: 26 mm
Электрическое подключение: По DIN EN 175301-803 Исполение С Без заземления
