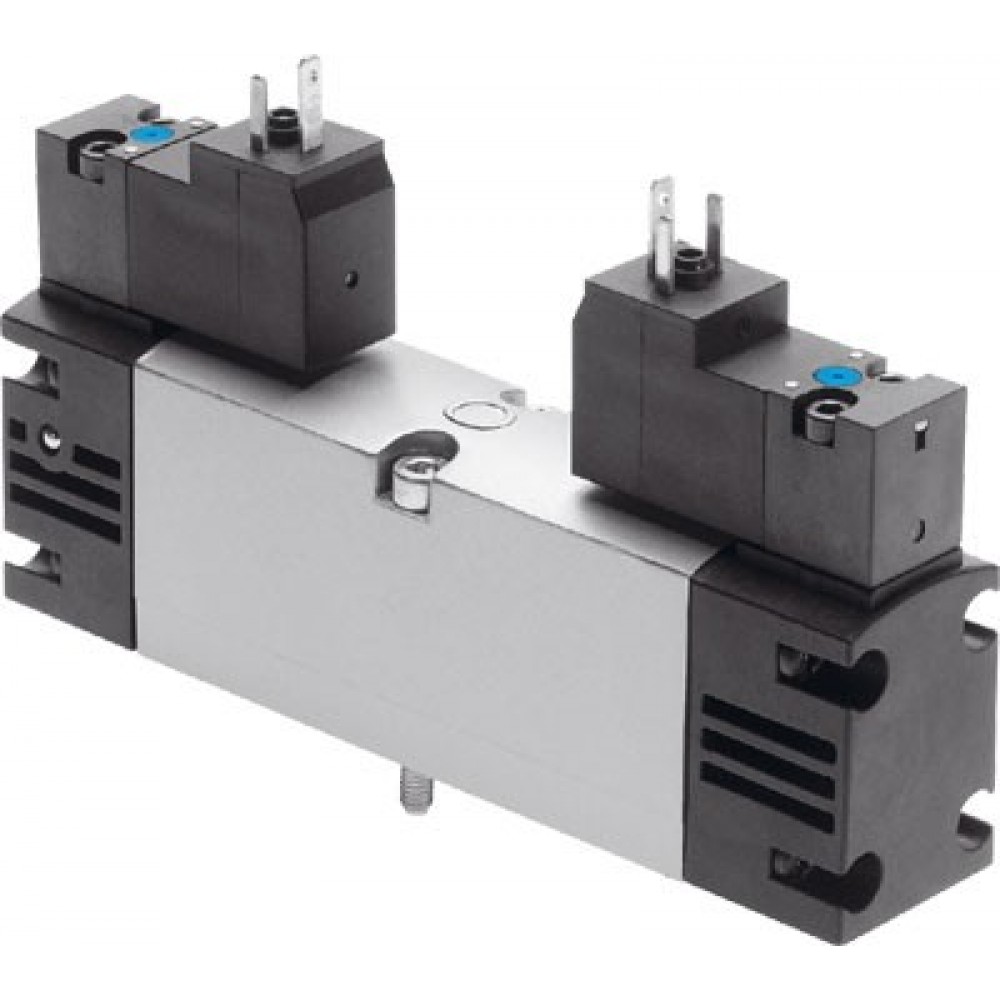

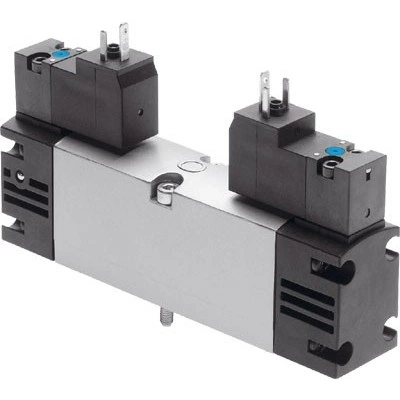

Распределитель Festo VSVA-B-P53E-H-A2-3AC1

Name: Распределитель Festo VSVA-B-P53E-H-A2-3AC1
Brand: FESTO
SKU: 547225

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-festo.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 481-20-06

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Эл-маг. распределитель VSVA, 5/3, на выхлоп, ISO 15407-1 размер 18 мм

Функция распределителя	5/3 выхлоп в нейтральной позиции
Тип управления	Электрический
Ширина	18 mm
Стандартный номинальный расход	450 l/min
Рабочее давление	3 ... 10 bar
Тип конструкции	Золотниковая
Тип сброса	Механическая пружина
Класс защиты	IP65 NEMA 4
Условный проход	5 mm
Выхлоп	Дросселирующий
Тип уплотнения	Мягкий
Положение при монтаже	Любое
Соответствует стандарту	ISO 15407-1 VDMA 24563
Ручное дублирование	Толкающий
Тип пилотного управления	С пилотным управлением
Питание пилотного каскада	Внутренний
Направление потока	Реверсивный
Защита от перекрытия	Да
Расход распределителя	650 l/min
Расход распределителя на индивидуальной плите	500 l/min
Расход распределителя в составе блока	450 l/min
Время выключения	30 ms
Время включения	18 ms
Время переключения, реверс	20 ms
Рабочий цикл	100%
Характеристики катушки	230V AC: 1,8VA
Допустимые колебания напряжения	-15 % / +10 %
Рабочая среда	Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Примечание по рабочей среде	Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
Стойкость к пламени по UL 94	HB
Обозначение CE (см. заявление о соответствии)	В соответствии с директивой EU по оборудованию низкого напряжения
Классификация сопротивления коррозии CRC	2
Температура рабочей среды	-5 ... 50 °C
Уровень звукового давления	85 dB(A)
Рабочая среда пилотного каскада	Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды	-5 ... 50 °C
Макс. момент затяжки, установка распределителя	1 Nm
Вес продукта	174 g
Электрическое подключение	По DIN EN 175301-803 Исполение С С заземлением
Тип крепления	На монтажной плите
Подвод пилотного воздуха 12	Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14	Соединительная плита размер 18 мм по стандарту ISO 15407-1
Выхлоп пилота, канал 82/84	Опция Канализированный Не направленный
Пневматическое присоединение, канал 1	Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 2	Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 3	Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4	Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5	Соединительная плита размер 18 мм по стандарту ISO 15407-1
Интерфейс пилота	В соответствии со стандартом ISO 15218
Замечания по материалу	Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнения	NBR
Материал корпуса	Алюминий
Данные о материале, винт	Сталь Гальванизирован

Технические характеристики 547225

Вес продукта: 174 g
Время включения: 18 ms
Время выключения: 30 ms
Время переключения, реверс: 20 ms
Выхлоп: Дросселирующий
Выхлоп пилота, канал 82/84: Опция Канализированный Не направленный
Данные о материале, винт: Сталь Гальванизирован
Допустимые колебания напряжения: -15 % / +10 %
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Защита от перекрытия: Да
Интерфейс пилота: В соответствии со стандартом ISO 15218
Класс защиты: IP65 NEMA 4
Классификация сопротивления коррозии CRC: 2
Макс. момент затяжки, установка распределителя: 1 Nm
Материал корпуса: Алюминий
Материал уплотнения: NBR
Направление потока: Реверсивный
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по оборудованию низкого напряжения
Питание пилотного каскада: Внутренний
Пневматическое присоединение, канал 1: Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 2: Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 3: Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 4: Соединительная плита размер 18 мм по стандарту ISO 15407-1
Пневматическое присоединение, канал 5: Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 12: Соединительная плита размер 18 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14: Соединительная плита размер 18 мм по стандарту ISO 15407-1
Положение при монтаже: Любое

Примечание по рабочей среде: Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
Рабочая среда: Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Рабочая среда пилотного каскада: Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Рабочее давление: 3 ... 10 bar
Рабочий цикл: 100%
Расход распределителя: 650 l/min
Расход распределителя в составе блока: 450 l/min
Расход распределителя на индивидуальной плите: 500 l/min
Ручное дублирование: Толкающий
Соответствует стандарту: ISO 15407-1 VDMA 24563
Стандартный номинальный расход: 450 l/min
Стойкость к пламени по UL 94: HB
Температура окружающей среды: -5 ... 50 °C
Температура рабочей среды: -5 ... 50 °C
Тип конструкции: Золотниковая
Тип крепления: На монтажной плите
Тип пилотного управления: С пилотным управлением
Тип сброса: Механическая пружина
Тип уплотнения: Мягкий
Тип управления: Электрический
Уровень звукового давления: 85 dB(A)
Условный проход: 5 mm
Функция распределителя: 5/3 выхлоп в нейтральной позиции
Характеристики катушки: 230V AC: 1,8VA
Ширина: 18 mm
Электрическое подключение: По DIN EN 175301-803 Исполение С С заземлением
