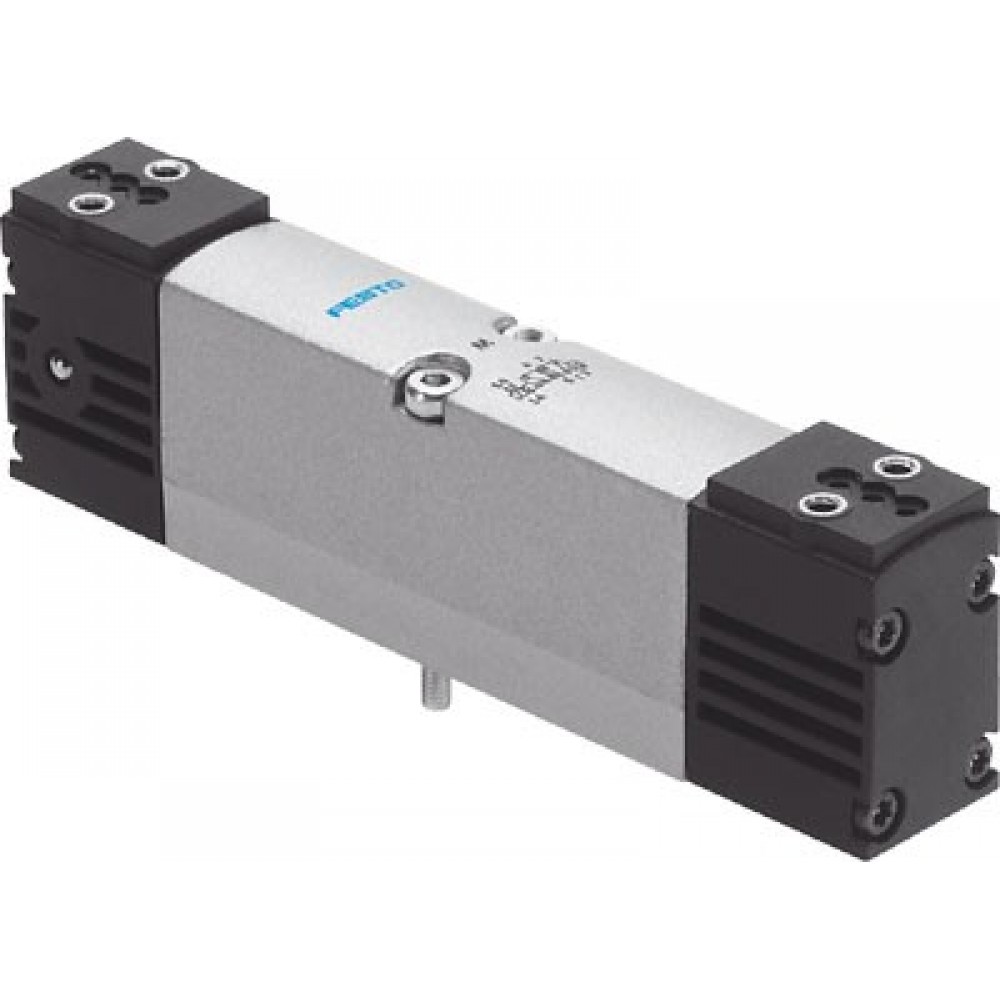

Распределитель Festo VSVA-B-P53ED-ZD-A1-1T1L

Name: Распределитель Festo VSVA-B-P53ED-ZD-A1-1T1L
Brand: FESTO
SKU: 560727

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-festo.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 481-20-06

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Эл-маг. распределитель VSVA, 5/3, на выхлоп, ISO 15407-1 размер 26 мм

Функция распределителя	5/3 выхлоп в нейтральной позиции
Тип управления	Электрический
Ширина	26 mm
Стандартный номинальный расход	1.000 l/min
Рабочее давление	-0,9 ... 10 bar
Тип конструкции	Золотниковая
Тип сброса	Механическая пружина Электрическая активация
Класс защиты	IP65 NEMA 4
Наличие сертификатов	UL - Recognized (OL)
Условный проход	9 mm
Выхлоп	Дросселирующий - через дроссельную плиту - через индивидуальную монтажную плиту
Тип уплотнения	Мягкий
Положение при монтаже	Любое
Ручное дублирование	Покрытый
Тип пилотного управления	С пилотным управлением
Питание пилотного каскада	Внешний Внутренний
Направление потока	Нереверсивное
Защита от перекрытия	Да
Пилотное давление	3 ... 10 bar
Расход распределителя	1.400 l/min
Расход распределителя на индивидуальной плите	1.200 l/min
Расход клапана с оптимизированной пропускной способностью	1.350 l/min
Расход распределителя в составе блока	1.000 l/min
Асимметричное время переключения выкл.	49 мс для канала управления 12
Асимметричное время переключения вкл.	22 мс для канала управления 12 9 мс для канала управления 14
Рабочий цикл	100%
Макс. позитивный тестовый импульс с логикой 0	800 µs
Макс. негативный тестовый импульс с логикой 1	800 µs
Номинальное рабочее напряжение DC	24 V
Характеристики катушки	24V DC: 1,6W
Импульсная мощность	2,5 kV
Степень загрязнения	3
Допустимые колебания напряжения	+/- 10 %
Рабочая среда	Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Примечание по рабочей среде	Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
Стойкость к пламени по UL 94	HB
Классификация сопротивления коррозии CRC	0
Температура рабочей среды	-5 ... 50 °C
Уровень звукового давления	85 dB(A)
Рабочая среда пилотного каскада	Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Температура окружающей среды	-5 ... 50 °C
Макс. момент затяжки, установка распределителя	1,8 ... 2,2 Nm
Вес продукта	291 g
Электрическое подключение	Разъем В соответствии с ISO 15407-2 4-пин
Тип крепления	На монтажной плите
Подвод пилотного воздуха 12/14	Коллектор, размер 26 мм по ISO 15407-2
Выхлоп пилота, канал 82/84	Опция Канализированный Не направленный
Пневматическое присоединение, канал 1	Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 2	Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 3	Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 4	Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 5	Коллектор, размер 26 мм по ISO 15407-2
Замечания по материалу	Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнения	FPM NBR
Материал корпуса	Алюминий PA
Данные о материале, винт	Сталь Гальванизирован

Технические характеристики 560727

Асимметричное время переключения вкл.: 22 мс для канала управления 12 9 мс для канала управления 14
Асимметричное время переключения выкл.: 49 мс для канала управления 12
Вес продукта: 291 g
Выхлоп: Дросселирующий - через дроссельную плиту - через индивидуальную монтажную плиту
Выхлоп пилота, канал 82/84: Опция Канализированный Не направленный
Данные о материале, винт: Сталь Гальванизирован
Допустимые колебания напряжения: +/- 10 %
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Защита от перекрытия: Да
Импульсная мощность: 2,5 kV
Класс защиты: IP65 NEMA 4
Классификация сопротивления коррозии CRC
Макс. момент затяжки, установка распределителя: 1,8 ... 2,2 Nm
Макс. негативный тестовый импульс с логикой 1: 800 µs
Макс. позитивный тестовый импульс с логикой 0: 800 µs
Материал корпуса: Алюминий PA
Материал уплотнения: FPM NBR
Наличие сертификатов: UL - Recognized (OL)
Направление потока: Нереверсивное
Номинальное рабочее напряжение DC: 24 V
Пилотное давление: 3 ... 10 bar
Питание пилотного каскада: Внешний Внутренний
Пневматическое присоединение, канал 1: Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 2: Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 3: Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 4: Коллектор, размер 26 мм по ISO 15407-2
Пневматическое присоединение, канал 5: Коллектор, размер 26 мм по ISO 15407-2
Подвод пилотного воздуха 12/14: Коллектор, размер 26 мм по ISO 15407-2

Положение при монтаже: Любое
Примечание по рабочей среде: Возможна подача масла в воздух(в дальнейшем требуется постоянная подача масла)
Рабочая среда: Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Рабочая среда пилотного каскада: Фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла
Рабочее давление: -0,9 ... 10 bar
Рабочий цикл: 100%
Расход клапана с оптимизированной пропускной способностью: 1.350 l/min
Расход распределителя: 1.400 l/min
Расход распределителя в составе блока: 1.000 l/min
Расход распределителя на индивидуальной плите: 1.200 l/min
Ручное дублирование: Покрытый
Стандартный номинальный расход: 1.000 l/min
Степень загрязнения: 3
Стойкость к пламени по UL 94: HB
Температура окружающей среды: -5 ... 50 °C
Температура рабочей среды: -5 ... 50 °C
Тип конструкции: Золотниковая
Тип крепления: На монтажной плите
Тип пилотного управления: С пилотным управлением
Тип сброса: Механическая пружина Электрическая активация
Тип уплотнения: Мягкий
Тип управления: Электрический
Уровень звукового давления: 85 dB(A)
Условный проход: 9 mm
Функция распределителя: 5/3 выхлоп в нейтральной позиции
Характеристики катушки: 24V DC: 1,6W
Ширина: 26 mm
Электрическое подключение: Разъем В соответствии с ISO 15407-2 4-пин
