Артикул: 549666
В наличии

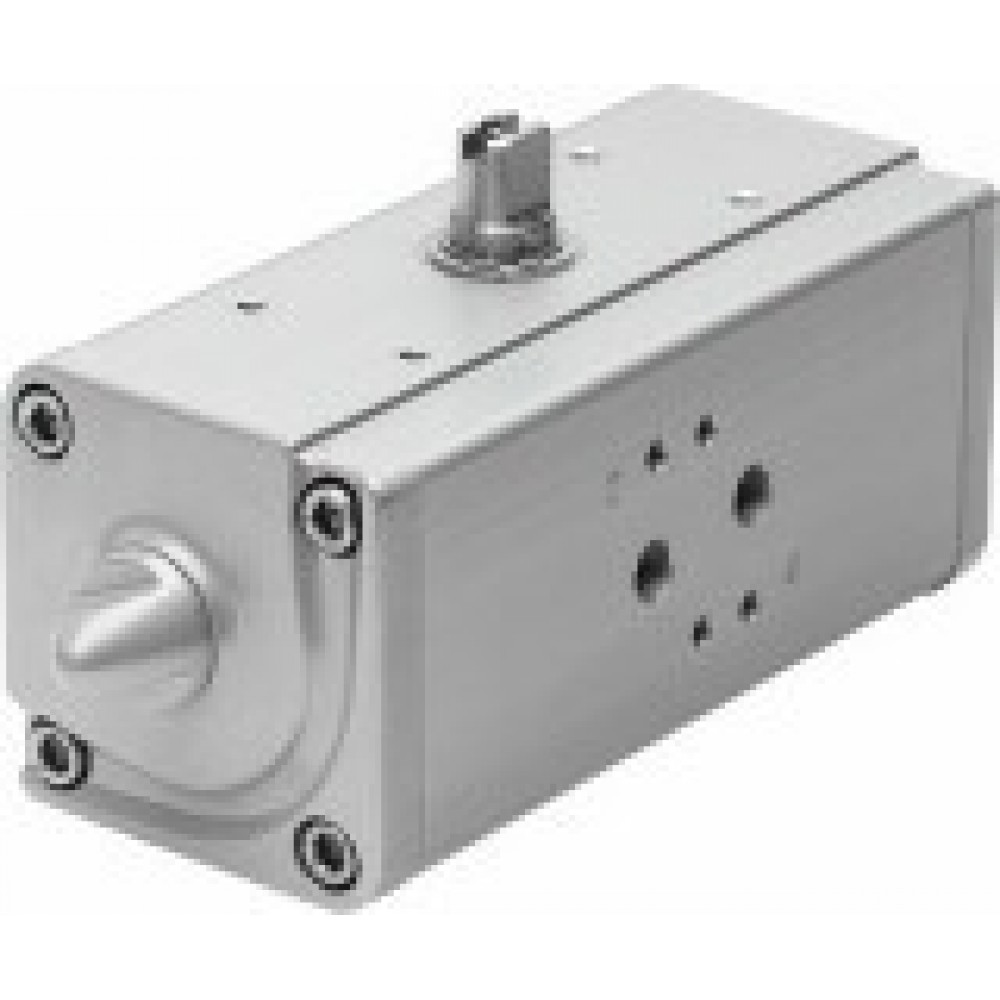

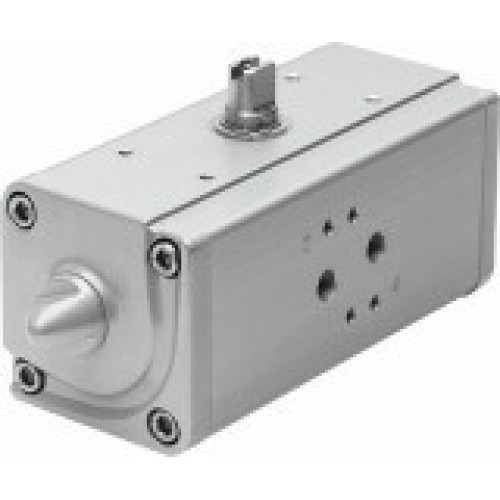

Поворотный привод Festo DAPS-0008-090-R-F03
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Поворотный привод
| Размер привода | 0008 |
| Расположение отверстий на фланце | F03 |
| Угол поворота | 90 deg |
| Глубина присоединения вала | 10,1 mm |
| Фитинги соответствуют стандарту | ISO 5211 |
| Демпфирование | Без демпфирования |
| Положение при сборке | Любое |
| Режим работы | Двустороннего действия |
| Тип конструкции | Yoke - кинематика |
| Определение позиции | Без |
| Закрывание | Закрывается вправо |
| Подключение распределителя по стандарту | VDI/VDE 3845 (NAMUR) |
| Safety Integrity Level (SIL) | До SIL 2 режима высоких требований Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования |
| Рабочее давление | 1 ... 8,4 bar |
| Номинальное рабочее давление | 5,6 bar |
| Категория ATEX Газ | II 2G |
| Взрывозащита типа "Газ" | C TX X |
| Категория ATEX Пыль | II 2D |
| Врывозащита типа "Пыль" | C TX X |
| Взрывобезопасная температура окружающей среды | -20°C <= Ta <= +60°C |
| Температура окружающей среды | -20 ... 80 °C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Обозначение CE (см. заявление о соответствии) | В соответствии с директивой EU по взрывозащите (ATEX) |
| Классификация сопротивления коррозии CRC | 3 - Высокая стойкость к коррозии |
| Момент при указанном рабочем давлении и угле поворота 0° | 7 Nm |
| Момент при номинальном рабочем давлении с углом поворота 50° | 3,5 Nm |
| Момент при номинальном рабочем давлении с углом поворота 90° | 7 Nm |
| Примечание по моменту | Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения. |
| Расход воздуха при 6 бар за цикл 0°-90°-0° | 0,4 l |
| Вес продукта | 300 g |
| Присоединение вала | V09 |
| Пневматическое присоединение | G1/8 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Алюминиевый сплав |
| Информация о материале, уплотнения шланга | FPM NBR PUR |
| Информация о материале, корпус | Алюминиевый сплав |
| Данные о материале, винт | Легированная сталь |
| Информация о материале вала | Легированная сталь |
| Номер материала вала | 1.4305 |
Технические характеристики 549666
- Safety Integrity Level (SIL)
- До SIL 2 режима высоких требований Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
- Вес продукта
- 300 g
- Взрывобезопасная температура окружающей среды
- -20°C <= Ta <= +60°C
- Взрывозащита типа Газ
- C TX X
- Врывозащита типа Пыль
- C TX X
- Глубина присоединения вала
- 10,1 mm
- Данные о материале, винт
- Легированная сталь
- Демпфирование
- Без демпфирования
- Закрывание
- Закрывается вправо
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Информация о материале вала
- Легированная сталь
- Информация о материале, корпус
- Алюминиевый сплав
- Информация о материале, крышки
- Алюминиевый сплав
- Информация о материале, уплотнения шланга
- FPM NBR PUR
- Категория ATEX Газ
- II 2G
- Категория ATEX Пыль
- II 2D
- Классификация сопротивления коррозии CRC
- 3 - Высокая стойкость к коррозии
- Момент при номинальном рабочем давлении с углом поворота 50°
- 3,5 Nm
- Момент при номинальном рабочем давлении с углом поворота 90°
- 7 Nm
- Момент при указанном рабочем давлении и угле поворота 0°
- 7 Nm
- Номер материала вала
- 1.4305
- Номинальное рабочее давление
- 5,6 bar
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по взрывозащите (ATEX)
- Определение позиции
- Без
- Пневматическое присоединение
- G1/8
- Подключение распределителя по стандарту
- VDI/VDE 3845 (NAMUR)
- Положение при сборке
- Любое
- Примечание по моменту
- Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Присоединение вала
- V09
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Рабочее давление
- 1 ... 8,4 bar
- Размер привода
- 0008
- Расположение отверстий на фланце
- F03
- Расход воздуха при 6 бар за цикл 0°-90°-0°
- 0,4 l
- Режим работы
- Двустороннего действия
- Температура окружающей среды
- -20 ... 80 °C
- Тип конструкции
- Yoke - кинематика
- Угол поворота
- 90 deg
- Фитинги соответствуют стандарту
- ISO 5211
