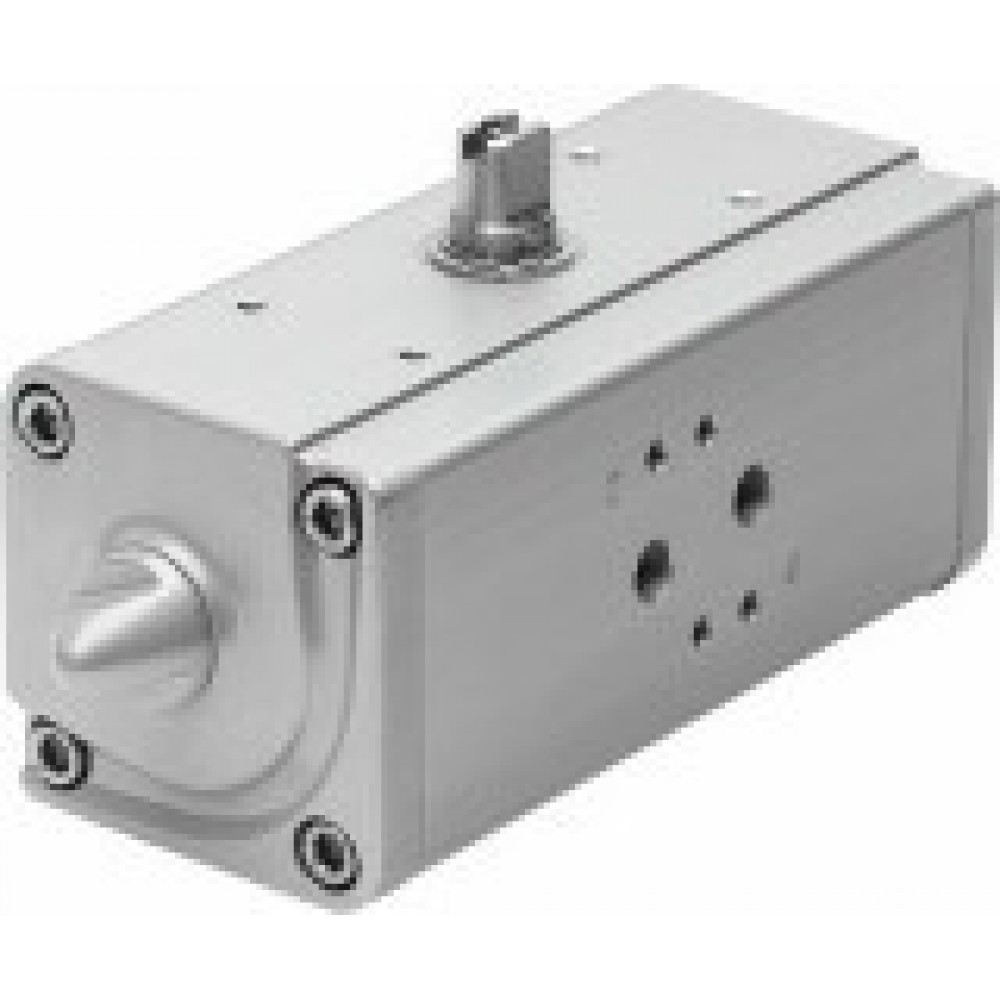

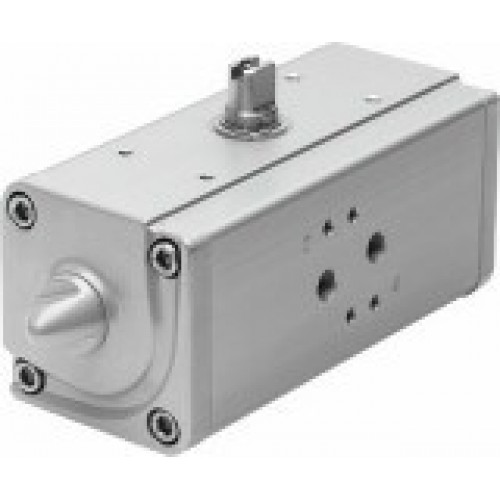

Поворотный привод Festo DAPS-0015-090-RS2-F04

Name: Поворотный привод Festo DAPS-0015-090-RS2-F04
Brand: FESTO
SKU: 533481

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@russia-festo.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 481-20-06

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Поворотный привод

Размер привода	0015
Расположение отверстий на фланце	F04
Угол поворота	90 deg
Диапазон настройки конечного положения при 0°	-1 ... 9 deg
Диапазон настройки конечного положения при 90°	81 ... 91 deg
Глубина присоединения вала	13,2 mm
Замечание относительно диапазона настроек конечной позиции	Регулируется одна выбираемая конечная позиция
Фитинги соответствуют стандарту	ISO 5211
Демпфирование	Без демпфирования
Положение при сборке	Любое
Режим работы	Одностороннего действия
Тип конструкции	Yoke - кинематика
Определение позиции	Без
Закрывание	Закрывается вправо
Подключение распределителя по стандарту	VDI/VDE 3845 (NAMUR)
Safety Integrity Level (SIL)	До SIL 2 режима высоких требований Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Давление для сжатия пружины	3,5 bar
Рабочее давление	3,5 ... 8,4 bar
Номинальное рабочее давление	5,6 bar
Категория ATEX Газ	II 2G
Взрывозащита типа "Газ"	C TX X
Категория ATEX Пыль	II 2D
Врывозащита типа "Пыль"	C TX X
Взрывобезопасная температура окружающей среды	-20°C <= Ta <= +60°C
Температура окружающей среды	-20 ... 80 °C
Рабочая среда	Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде	Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Обозначение CE (см. заявление о соответствии)	В соответствии с директивой EU по взрывозащите (ATEX)
Классификация сопротивления коррозии CRC	3 - Высокая стойкость к коррозии
Момент при указанном рабочем давлении и угле поворота 0°	18,8 Nm
Момент при номинальном рабочем давлении с углом поворота 50°	10,3 Nm
Момент при номинальном рабочем давлении с углом поворота 90°	15,7 Nm
Примечание по моменту	Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Момент пружинного возврата с углом поворота 0°	6,3 Nm
Момент пружинного возврата с углом поворота 50°	4,7 Nm
Момент пружинного возврата для 90°	9,4 Nm
Усилие пружины	2
Расход воздуха при 6 бар за цикл 0°-90°-0°	0,72 l
Вес продукта	1.200 g
Присоединение вала	V11
Пневматическое присоединение	G1/8
Замечания по материалу	Соответствует директиве по ограничению использования опасных веществ (RoHS)
Информация о материале, крышки	Алюминиевый сплав
Информация о материале, уплотнения шланга	FPM NBR PUR
Информация о материале, корпус	Алюминиевый сплав
Данные о материале, винт	Легированная сталь
Информация о материале вала	Легированная сталь
Номер материала вала	1.4305

Технические характеристики 533481

Safety Integrity Level (SIL): До SIL 2 режима высоких требований Изделие может использоваться в SRP/CS вплоть до SIL 2 низкие требования
Вес продукта: 1.200 g
Взрывобезопасная температура окружающей среды: -20°C <= Ta <= +60°C
Взрывозащита типа Газ: C TX X
Врывозащита типа Пыль: C TX X
Глубина присоединения вала: 13,2 mm
Давление для сжатия пружины: 3,5 bar
Данные о материале, винт: Легированная сталь
Демпфирование: Без демпфирования
Диапазон настройки конечного положения при 0°: -1 ... 9 deg
Диапазон настройки конечного положения при 90°: 81 ... 91 deg
Закрывание: Закрывается вправо
Замечание относительно диапазона настроек конечной позиции: Регулируется одна выбираемая конечная позиция
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Информация о материале вала: Легированная сталь
Информация о материале, корпус: Алюминиевый сплав
Информация о материале, крышки: Алюминиевый сплав
Информация о материале, уплотнения шланга: FPM NBR PUR
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Классификация сопротивления коррозии CRC: 3 - Высокая стойкость к коррозии
Момент при номинальном рабочем давлении с углом поворота 50°: 10,3 Nm
Момент при номинальном рабочем давлении с углом поворота 90°: 15,7 Nm
Момент при указанном рабочем давлении и угле поворота 0°: 18,8 Nm

Момент пружинного возврата для 90°: 9,4 Nm
Момент пружинного возврата с углом поворота 0°: 6,3 Nm
Момент пружинного возврата с углом поворота 50°: 4,7 Nm
Номер материала вала: 1.4305
Номинальное рабочее давление: 5,6 bar
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по взрывозащите (ATEX)
Определение позиции: Без
Пневматическое присоединение: G1/8
Подключение распределителя по стандарту: VDI/VDE 3845 (NAMUR)
Положение при сборке: Любое
Примечание по моменту: Рабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Присоединение вала: V11
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочее давление: 3,5 ... 8,4 bar
Размер привода: 0015
Расположение отверстий на фланце: F04
Расход воздуха при 6 бар за цикл 0°-90°-0°: 0,72 l
Режим работы: Одностороннего действия
Температура окружающей среды: -20 ... 80 °C
Тип конструкции: Yoke - кинематика
Угол поворота: 90 deg
Усилие пружины: 2
Фитинги соответствуют стандарту: ISO 5211
